در دهههای اخیر، صنعت ساختمانسازی ایران و جهان با دو چالش بزرگ روبرو بوده است: خطر زلزله و هزینههای انرژی. پاسخ مهندسی به این هر دو چالش، حرکت به سمت مصالح نوین و «سبکسازی» سازه است. در میان تمام فناوریهای موجود، پنلهای سه بعدی (3D Panels) به عنوان یکی از کارآمدترین سیستمهای ساختمانی شناخته میشوند. اما قلب تپنده و اسکلت اصلی این پنلها، نه فوم پلیاستایرن، بلکه شبکه مشبک فلزی و اتصالات خرپایی آن است که از مفتول شاخه باکیفیت ساخته میشود. در این مقاله تخصصی، به بررسی نقش حیاتی مفتول شاخه در استحکام، تولید و کارایی این پنلها میپردازیم.
۱. ساختار پنل سه بعدی: مفتول کجای ماجراست؟
یک پنل سه بعدی استاندارد از یک هسته عایق (معمولاً پلیاستایرن نسوز) تشکیل شده که بین دو شبکه مش جوشی (Welded Wire Mesh) قرار گرفته است. این دو شبکه توسط مفتولهای مورب که به آنها “برشگیر” یا “خرپا” میگویند، به یکدیگر جوش داده و متصل میشوند. اینجاست که مفتول شاخه وارد میدان میشود. مفتولهای مورد استفاده در ساخت این شبکهها و خرپاها باید دارای ویژگیهای خاصی باشند:
- صافی کامل (Straightness): مفتول باید کاملاً بدون انحنا باشد تا شبکه مش دقیقا موازی با سطح فوم قرار گیرد.
- قطر دقیق: معمولاً از مفتولهایی با قطر ۲ تا ۳.۵ میلیمتر استفاده میشود. نوسان در قطر میتواند منجر به جوشهای ضعیف یا سوختن فوم شود.
- کربن پایین و جوشپذیری: جنس مفتول باید به گونهای باشد که در دستگاههای تمام اتوماتیک پنلبافی (EVG)، جوشهای نقطهای در کسری از ثانیه و با استحکام بالا شکل بگیرند.
۲. چرا «تابگیری» و کیفیت مفتول شاخه حیاتی است؟
در خطوط تولید پنلهای سه بعدی، سرعت تولید بسیار بالاست. دستگاههای پنلزن، مفتولها را با سرعت بالا تغذیه کرده و عملیات جوشکاری را انجام میدهند. اگر مفتول ورودی (که ابتدا کلاف بوده و سپس به شاخه تبدیل یا مستقیم تغذیه شده) دارای “تاب” یا انحنای جزئی باشد، سه مشکل اساسی رخ میدهد:
- گیر کردن در دستگاه: مفتول تابدار در نازلهای جوشکاری گیر کرده و باعث توقف خط تولید و خسارت به الکترودهای مسی گرانقیمت دستگاه میشود.
- عدم تقارن سازهای: اگر مفتولهای خرپا (اتصال دهنده دو طرف) صاف نباشند، فاصله بین دو شبکه مش تغییر میکند. این یعنی در هنگام بتنپاشی (شاتکریت)، ضخامت بتن در یک طرف کم و در طرف دیگر زیاد میشود که این امر تعادل باربری دیوار را به هم میزند.
- کاهش مقاومت برشی: وظیفه اصلی مفتولهای مورب، تحمل نیروهای برشی در هنگام زلزله است. مفتولی که از ابتدا کج باشد، در برابر فشار کمانش کرده و عملکرد دیوار برشی را مختل میکند.

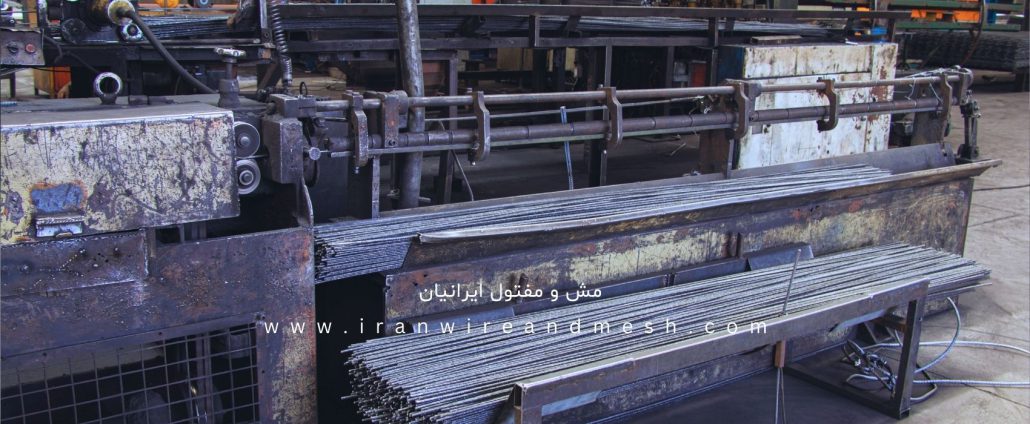

شرکت صنعت مش و مفتول ایرانیان با استفاده از ماشینآلات دقیق کشش و تابگیری، مفتولهایی را عرضه میکند که از نظر هندسی کاملاً خطی و پایدار هستند و خوراک ایدهآلی برای دستگاههای پنلسازی محسوب میشوند.
۳. نقش مفتول در مکانیزم کامپوزیت و شاتکریت
پنل سه بعدی تا زمانی که بتنپاشی نشود، تنها یک جداکننده سبک است. اما پس از پاشش بتن (شاتکریت) روی شبکههای مفتولی، تبدیل به یک دیوار بتنی مسلح میشود. در این مرحله، شبکه مفتولی دو نقش کلیدی بازی میکند:
- آرماتور حرارتی و باربر: شبکه مفتولی نقش میلگرد را بازی میکند و مقاومت کششی بتن را تامین مینماید.
- نگهدارنده بتن خیس: مفتولها باید آنقدر صلبیت داشته باشند که وزن بتن خیس پرتاب شده با فشار بالا را تحمل کنند و “شکم” ندهند. استفاده از مفتول شاخه با مقاومت کششی استاندارد (Tensile Strength) مانع از تغییر شکل دیوار در حین اجرا میشود.
۴. سبکسازی: معادلهای که مفتول حل میکند
وزن یک متر مربع دیوار آجری فشاری حدود ۲۵۰ تا ۳۰۰ کیلوگرم است، در حالی که یک متر مربع دیوار تریدی پانل (قبل از شاتکریت) کمتر از ۱۰ کیلوگرم وزن دارد و پس از شاتکریت نیز وزنی بسیار کمتر از دیوارهای سنتی دارد. استفاده از مفتولهای فولادی با مقاومت بالا اجازه میدهد که با کمترین حجم فولاد، بیشترین مقاومت را ایجاد کنیم. این کاهش وزن مرده ساختمان به معنای:
- کاهش نیروی زلزله وارد بر سازه (F=ma).
- امکان کوچکتر کردن ابعاد ستونها و فونداسیون اصلی.
- صرفهجویی کلان در هزینههای اسکلت فلزی یا بتنی اصلی ساختمان.
۵. اهمیت مفتول گالوانیزه در مناطق مرطوب
اگرچه در اکثر پروژهها از مفتول سیاه (آنیل نشده یا مسوار) استفاده میشود، اما در مناطق شمالی و جنوبی کشور که رطوبت هوا بسیار بالاست، استفاده از مفتول شاخه گالوانیزه برای ساخت پنلهای سه بعدی توصیه میشود. از آنجایی که ضخامت بتن شاتکریت در این دیوارها محدود است (حدود ۳ تا ۴ سانتیمتر)، نفوذ رطوبت میتواند باعث زنگزدگی شبکه مش شود. مفتولهای گالوانیزه تولیدی این شرکت، با پوشش روی مقاوم، تضمین میکنند که شبکه داخلی دیوار حتی در شرجیترین هوا نیز دچار خوردگی نخواهد شد.
۶. تاثیر کیفیت مفتول بر سرعت ساختوساز
پیمانکاران انبوهساز میدانند که سرعت نصب تریدی پانل بسیار بالاتر از دیوارچینی سنتی است. اما این سرعت وابسته به کیفیت پنل است. پنلی که با مفتول بیکیفیت ساخته شده باشد، در هنگام حمل و نقل دفرمه میشود، شبکههای آن پاره میشوند و در هنگام نصب، تراز کردن آن دشوار است. استفاده از مفتول شاخه استاندارد در تولید پنل، باعث تولید محصولی صلب و گونیا میشود که نصب آن سریع، دقیق و بدون پرت مصالح است.
جمعبندی نهایی
پنلهای سه بعدی (3D Panels) نماد صنعتیسازی ساختمان هستند و مفتول شاخه، عنصر سازندهی این نماد است. استحکام یک دیوار پیشساخته، مستقیماً به کیفیت مفتولی بستگی دارد که در دل آن پنهان شده است. برای تولیدکنندگانی که به دنبال ساخت پنلهای درجه یک هستند و پیمانکارانی که امنیت سازه خط قرمز آنهاست، کیفیت مفتول ورودی یک انتخاب نیست، بلکه یک ضرورت است.
شرکت صنعت مش و مفتول ایرانیان، یکی از اولین کارخانههای تولید کننده مش پیش جوش فولادی، شبکه پیش جوش حصاری و انواع مفتول صنعتی در ایران است که از سال 1377 با برخورداری از مهندسین مجرب در عرصه طراحی ماشین آلات صنعتی فعالیت خود را آغاز و اقدام به ساخت اولین دستگاه تولید توری مش و شبکه های پیش جوش فولادی در کشور نمود و به عنوان یکی از بنیانگذاران، نقش پررنگی در شکوفا کردن این صنعت در کشور داشته است. این مجموعه با داشتن گواهینامههای تایید شده توسط اتحادیه اروپا (ISO 9001-2015 & CE) و بیش از 30 سال تجربه، محصولاتی با قیمتهای رقابتی و ضمانت کیفیت ارائه میدهد. توان تولید سالانه 20 هزار تن و صادرات به کشورهای مختلف، گواهی بر پشتیبانی بینظیر و اعتماد به محصولات واجد شرایط این شرکت است. برای هر پروژهای، از کوچکترین تا بزرگترین ابعاد، میتوانید به تخصص و تجربه صنعت مش و مفتول ایرانیان تکیه کنید.
