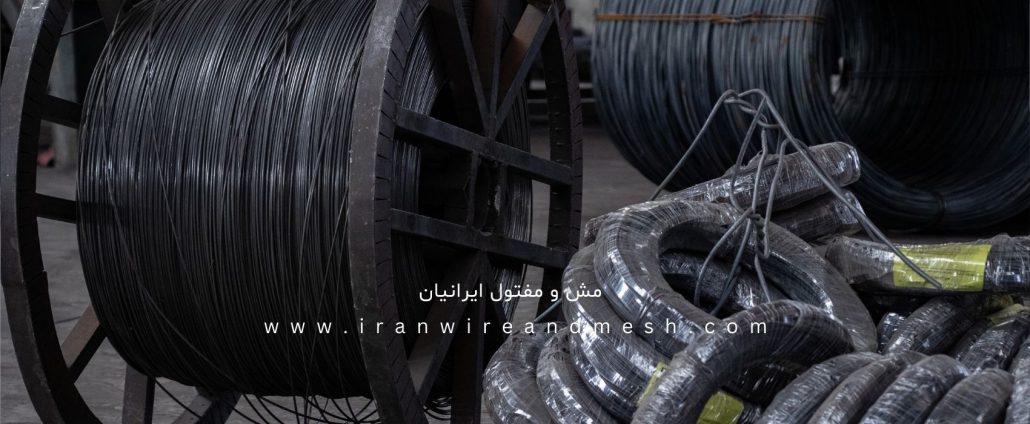

فونداسیون گسترده یا رادیه (Raft Foundation)، لایهای ضخیم از بتن مسلح است که تمام مساحت زیربنای ساختمان را پوشش میدهد. در این نوع پی، تمامی ستونها و دیوارهای برشی بر روی یک دال یکپارچه قرار میگیرند تا فشار وارده بر خاک به صورت یکنواخت توزیع شود. از آنجایی که تنشهای خمشی و برشی در این فونداسیونها بسیار زیاد است، شبکههای میلگرد با تراکم بسیار بالا (گاه در ۴ یا ۵ لایه) بر روی هم قرار میگیرند. در این میان، مفتول آرماتوربندی (سیاه آنیل شده) وظیفه دارد این حجم عظیم از فولاد را تا زمان گیرش نهایی بتن، به صورت یک «قفسه صلب و یکپارچه» نگه دارد. هرگونه سستی در عملکرد این مفتولهای نازک، میتواند منجر به جابجاییهای فاجعهبار در هندسه فونداسیون شود.
۱. نقش استراتژیک مفتول در انسجام قفسه آرماتور
در فونداسیونهای گسترده، میلگردهای قطور (سایز ۳۲، ۴۰ یا بالاتر) به کار میروند. وزن هر شاخه از این میلگردها بسیار زیاد است.
- تحمل وزن کارگران و تجهیزات: پیش از بتنریزی، صدها کارگر، لولههای پمپ بتن و لرزانندهها (ویبراتورها) بر روی این شبکهها حرکت میکنند. مفتول آرماتوربندی باید به قدری مستحکم باشد که تحت این بار زنده، گرهها باز نشوند.
- حفظ فواصل مهندسی: در فونداسیون رادیه، فاصله بین لایههای بالا و پایین (توسط خَرَکها) باید دقیقاً حفظ شود. اگر مفتولها در اثر فشار شل شوند، ضخامت موثر بتن (Effective Depth) تغییر کرده و ظرفیت خمشی فونداسیون کاهش مییابد.
۲. چالش گرهزنی در تراکم بالای میلگرد
یکی از بزرگترین چالشهای فونداسیون گسترده، کمبود فضا برای دسترسی کارگران است.
- نیاز به انعطافپذیری (Ductility): آرماتوربند مجبور است دست خود را در میان جنگلی از میلگردها فرو ببرد و در زوایای دشوار گره بزند. اگر مفتول آرماتوربندی نرم نباشد، امکان ایجاد گره کور یا سفت کردن آن در فضاهای تنگ وجود ندارد.
- سرعت در مقیاس وسیع: در فونداسیونی که ممکن است ۵۰۰ تن میلگرد داشته باشد، تعداد گرهها به میلیونها عدد میرسد. مفتول بیکیفیتی که دائماً پاره میشود، زمان اجرای فونداسیون را هفتهها عقب میاندازد.
۳. عملکرد مفتول در زمان بتنریزی حجیم
بتنریزی فونداسیونهای گسترده معمولاً به صورت پیوسته و با دبی بالا انجام میشود.
- فشار هیدرولیکی بتن: جریانی از بتن که از لوله پمپ خارج میشود، نیروی ضربهای شدیدی به میلگردها وارد میکند. مفتول باید بتواند در برابر این ضربات مقاومت کند تا میلگردها دچار رانش نشوند.
- تثبیت موقعیت در زمان ویبره زنی: برای خروج هوا از بتن حجیم، از ویبراتورهای خرطومی بزرگ استفاده میشود. لرزش شدید میتواند پیچش گرههای مفتول را باز کند. مفتول تولید شده به روش آنیل استاندارد، دارای اصطکاک سطحی مناسبی با میلگرد است که مانع از لغزش (Slippage) در زمان لرزش میشود.
۴. اهمیت ضخامت و گرید مفتول در پیهای سنگین
در فونداسیونهای معمولی از مفتول ۱.۵ میلیمتر استفاده میشود، اما در فونداسیونهای گسترده و حجیم:
- استفاده از مفتول نمره ۲: برای بستن میلگردهای سایز بالا و مهار خَرَکهای سنگین، گاهی از مفتول با قطر ۲ میلیمتر استفاده میشود تا مقاومت برشی گره افزایش یابد.
- مقاومت در برابر خزش: به دلیل حجم زیاد بتن، فرآیند گیرش و سخت شدن ممکن است چندین روز طول بکشد و دمای داخلی بتن به شدت بالا برود (Exothermic reaction). مفتول باید در این بازه زمانی، پایداری مکانیکی خود را حفظ کند.
۵. تاثیر بر کاور بتن و جلوگیری از خوردگی تحتانی
در فونداسیونهای گسترده که در تماس دائم با خاک هستند، نفوذ رطوبت از کف (Capillary action) یک تهدید همیشگی است.
- دقت در بستن اسپیسرها: مفتول آرماتوربندی وظیفه دارد اسپیسرهای پلاستیکی یا بتنی را به زیر میلگردها بدوزد. اگر این اتصال سست باشد، اسپیسرها در زمان بتنریزی جابجا شده و میلگرد به کف زمین میچسبد.
- پیشگیری از خوردگی: زنگ زدن یک مفتول ساده در پی، میتواند مانند یک “فیتیله” عمل کرده و زنگزدگی را به شبکه اصلی میلگردها منتقل کند. استفاده از مفتولهای بدون دوده و با خلوص بالا، سرعت شروع خوردگی را کاهش میدهد.
۶. تحلیل رفتار مفتول در وصلههای پوششی
در فونداسیونهای گسترده به دلیل طول زیاد، میلگردها باید به هم وصله شوند.
- در محل وصله، دو میلگرد در کنار هم قرار میگیرند. مفتول آرماتوربندی در اینجا نقش حیاتی دارد تا اطمینان حاصل شود که در طول فرآیند بتنریزی، این دو میلگرد کاملاً مماس بر هم باقی میمانند و بتن به خوبی دور آنها را احاطه میکند.
۷. مدیریت لجستیک در پروژههای فونداسیون حجیم
زمانی که عملیات فونداسیون آغاز میشود، معمولاً جبهه کاری به صورت ۲۴ ساعته فعال است.
- تامین پیوسته: هرگونه وقفه در رسیدن مفتول به کارگاه، یعنی بیکار شدن اکیپهای پرشمار آرماتوربندی.
- بستهبندی مقاوم: در فونداسیونهای گسترده، مفتولها در معرض جابجاییهای مکرر در سطح وسیع پروژه هستند. بستهبندیهای صنعت مش و مفتول ایرانیان به گونهای طراحی شدهاند که در اثر کشیده شدن روی میلگردها یا جابجایی با جرثقیل، کلافها از هم نمیپاشند.
۸. نقش مفتول در مهار آرماتورهای ریشه
فونداسیون گسترده محل استقرار ریشههای ستون و دیوار برشی است. این ریشهها به صورت قائم در هوا معلق میمانند تا بتنریزی انجام شود. مفتول آرماتوربندی تنها عاملی است که این میلگردهای قائم را به شبکه افقی پی متصل نگه میدارد. اگر این اتصالات ضعیف باشند، ستونها دچار “ناشاقولی” شده و کل هندسه ساختمان در طبقات بالاتر به هم میریزد.
جمعبندی نهایی
عملکرد مفتول آرماتوربندی در فونداسیونهای گسترده، فراتر از یک اتصال ساده است؛ این محصول ضامنِ هندسه، صلبیت و دوام طولانیمدت پی ساختمان است. در پروژههایی که میلیونها دلار سرمایه بر روی یک دال بتنی قرار میگیرد، استفاده از مفتولهای باکیفیت و استاندارد، یک الزام مهندسی برای جلوگیری از جابجایی آرماتورها و تضمین پوشش بتنی است.
شرکت صنعت مش و مفتول ایرانیان، تامینکننده تخصصی مفتولهای مورد نیاز در عظیمترین پروژههای فونداسیون کشور، محصولاتی با نرمی استثنایی و مقاومت کششی تضمین شده عرضه میکند. مفتولهای سیاه آنیل شده ما در کورههای تحت خلاء تولید میشوند تا فاقد هرگونه ناخالصی باشند که مانع پیوند بتن و فولاد میگردد. ما با درک حساسیت زمانی فونداسیونهای گسترده، سیستم ارسال سریع و پارتبندی شده را برای پروژههای بزرگ فراهم کردهایم تا هیچ جبهه کاری به دلیل نبود مفتول متوقف نشود. محصولات ما با تاییدیه آزمایشگاههای معتبر، اطمینانبخش مهندسین ناظر در حساسترین مراحل ساختوساز هستند. برای تضمین پایداری پیِ سازههای خود، به کیفیت بینقص صنعت مش و مفتول ایرانیان اعتماد کنید.
