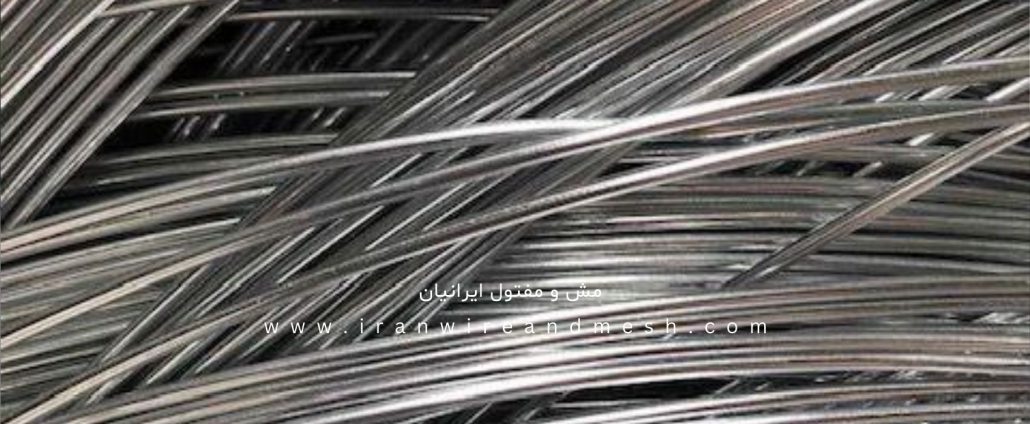

در دنیای مهندسی و صنعت، انتخاب مواد اولیه مناسب، مرز میان موفقیت و شکست یک پروژه را تعیین می‌کند. مفتول گالوانیزه، به دلیل مقاومت بالا در برابر خوردگی و قیمت مناسب، یکی از پرکاربردترین مواد در پروژه‌های ساختمانی، صنعتی، کشاورزی و زیرساختی است. اما آیا تمام مفتول‌های گالوانیزه یکسان هستند؟ چگونه یک مهندس یا مدیر پروژه می‌تواند اطمینان حاصل کند که مفتول انتخابی، توانایی تحمل بارهای وارده در طول عمر سرویس‌دهی خود را دارد؟ پاسخ علمی و دقیق این سوال در یک ابزار مهندسی قدرتمند نهفته است: نمودار تنش-کرنش (Stress-Strain Curve). این نمودار، شناسنامه مکانیکی یک ماده است و اطلاعاتی حیاتی درباره رفتار آن تحت بارگذاری در اختیار ما قرار می‌دهد. درک و تحلیل صحیح این نمودار، یک انتخاب آگاهانه را از یک خرید کورکورانه متمایز می‌کند. در این مقاله، به صورت تخصصی به کالبدشکافی نمودار تنش-کرنش برای مفتول‌های فولادی گالوانیزه می‌پردازیم و نشان می‌دهیم که چگونه نقاط کلیدی این نمودار، راهنمای شما در انتخاب محصول مناسب برای پروژه‌های صنعتی خواهد بود.
مفاهیم بنیادی: تنش و کرنش به زبان ساده
قبل از ورود به تحلیل نمودار، باید با دو مفهوم اصلی آن آشنا شویم:
- تنش (Stress – sigma): به زبان ساده، تنش میزان نیروی داخلی است که در پاسخ به یک نیروی خارجی (مانند کشش یا فشار) در واحد سطح یک ماده ایجاد می‌شود. واحد آن معمولاً مگاپاسکال (MPa) یا پوند بر اینچ مربع (psi) است. در واقع، تنش نشان می‌دهد که ماده چقدر «تحت فشار» است.
- کرنش (Strain – epsilon): کرنش، معیار تغییر شکل نسبی یک ماده در پاسخ به تنش است. این یک کمیت بدون واحد است و به صورت نسبت تغییر طول به طول اولیه تعریف می‌شود. کرنش به ما می‌گوید که ماده چقدر «کش آمده» یا «فشرده شده» است.
آزمون کشش (Tensile Test)، آزمایشی استاندارد است که در آن یک نمونه از مفتول تحت نیروی کششی فزاینده قرار می‌گیرد و مقادیر تنش و کرنش متناظر آن به طور مداوم ثبت شده و نمودار تنش-کرنش از آن استخراج می‌شود.
تحلیل نمودار تنش-کرنش مفتول فولادی
نمودار تنش-کرنش یک مفتول فولادی معمولی (مانند مفتولی که برای گالوانیزاسیون استفاده می‌شود) دارای چندین ناحیه و نقطه کلیدی است که هرکدام معنای فیزیکی مهمی دارند.
(نمونه‌ای از نمودار تنش-کرنش برای یک ماده نرم (Ductile) مانند فولاد)
۱. ناحیه الاستیک و حد تناسب (Elastic Region & Proportionality Limit)
از نقطه مبدأ تا “حد تناسب” (نقطه A در نمودارهای عمومی)، نمودار یک خط مستقیم است. در این ناحیه، رابطه بین تنش و کرنش خطی است و از قانون هوک (Hooke’s Law) تبعیت می‌کند.
- اهمیت صنعتی: این ناحیه نشان‌دهنده رفتار «فنری» ماده است. تا زمانی که بار وارده در این محدوده باشد، اگر بار را حذف کنیم، مفتول دقیقاً به طول اولیه خود بازمی‌گردد و هیچ تغییر شکل دائمی در آن رخ نمی‌دهد. شیب این خط مستقیم، مدول یانگ یا مدول الاستیسیته (Young’s Modulus) نام دارد که معیاری از سفتی (Stiffness) ماده است. هرچه شیب بیشتر باشد، ماده سفت‌تر است.
۲. نقطه تسلیم (Yield Point)
این یکی از مهم‌ترین پارامترها برای طراحان سازه است. نقطه تسلیم (نقطه B)، نقطه‌ای است که در آن، ماده شروع به تغییر شکل دائمی (پلاستیک) می‌کند.
- اهمیت صنعتی: در طراحی اکثر سازه‌ها، مهندسان اطمینان حاصل می‌کنند که تنش‌های کاری هرگز از نقطه تسلیم فراتر نرود. عبور از این نقطه به معنای تغییر شکل دائمی سازه است. برای مثال، در طراحی یک توری حصاری امنیتی یا یک شبکه مش ساختمانی، باید اطمینان حاصل کرد که بارهای معمول (مانند فشار باد یا وزن بتن) تنشی کمتر از نقطه تسلیم در مفتول ایجاد کنند. مقایسه نقطه تسلیم مفتول‌های مختلف، معیار خوبی برای سنجش مقاومت آن‌ها در برابر بارهای سرویس‌دهی است.
۳. ناحیه پلاستیک و کار سختی (Plastic Region & Strain Hardening)
پس از نقطه تسلیم، ماده وارد ناحیه تغییر شکل پلاستیک می‌شود. در این ناحیه (از نقطه B تا D)، برای ادامه تغییر شکل، نیاز به اعمال نیروی بیشتری است. این پدیده که به آن کار سختی (Strain Hardening) می‌گویند، باعث افزایش استحکام ماده حین تغییر شکل می‌شود.
۴. مقاومت کششی نهایی (Ultimate Tensile Strength – UTS)
نقطه D، قله نمودار، نشان‌دهنده حداکثر تنشی است که مفتول می‌تواند قبل از شروع پدیده گلویی شدن (Necking) تحمل کند. این پارامتر که به آن UTS می‌گویند، اغلب به عنوان معیار اصلی «استحکام» یک ماده در جداول فنی ذکر می‌شود.
- اهمیت صنعتی: UTS نشان‌دهنده حداکثر ظرفیت باربری ماده است. در کاربردهایی که مفتول ممکن است تحت بارهای ناگهانی و شدید قرار گیرد (مانند کابل‌های مهار)، این پارامتر اهمیت ویژه‌ای پیدا می‌کند. انتخاب مفتول گالوانیزه با UTS بالا برای پروژه‌های سنگین، یک ضریب اطمینان حیاتی را فراهم می‌کند. کیفیت فرآیند تولید و آنالیز شیمیایی فولاد، تاثیر مستقیمی بر این پارامتر دارد. مجموعه‌هایی مانند شرکت صنعت مش و مفتول ایرانیان با کنترل دقیق فرآیندهای تولید خود، محصولاتی با خواص مکانیکی مشخص و قابل اطمینان ارائه می‌دهند.
۵. نقطه شکست (Fracture Point)
نقطه E، نقطه‌ای است که در آن مفتول پاره می‌شود. کرنش متناظر با این نقطه، نشان‌دهنده میزان شکل‌پذیری یا داکتیلیتی (Ductility) ماده است.
- اهمیت صنعتی: شکل‌پذیری، توانایی ماده برای تغییر شکل پلاستیک قبل از شکست است. یک ماده شکل‌پذیر، قبل از شکست، تغییر شکل زیادی از خود نشان می‌دهد و به نوعی «هشدار» می‌دهد. این ویژگی در سازه‌هایی که در معرض بارهای لرزه‌ای یا ضربه‌ای هستند، بسیار حیاتی است. مفتول‌های ترد (Brittle) بدون هشدار قبلی و در کرنش‌های پایین می‌شکنند.
چگونه از این تحلیل در انتخاب مفتول گالوانیزه استفاده کنیم؟
یک خریدار یا مهندس آگاه، باید از تأمین‌کننده خود برگه مشخصات فنی (Data Sheet) محصول را درخواست کند که در آن، پارامترهای کلیدی استخراج‌شده از نمودار تنش-کرنش ذکر شده باشد.
- برای کاربردهای سازه‌ای (مانند مش بتن‌ریزی): نقطه تسلیم مهم‌ترین پارامتر است. باید اطمینان حاصل کنید که این مقدار، با الزامات آیین‌نامه و محاسبات طراحی شما مطابقت دارد.
- برای کاربردهای با باربری سنگین (مانند کابل‌های مهار یا گابیون): مقاومت کششی نهایی (UTS) اهمیت بالایی دارد و نشان‌دهنده حداکثر توانایی محصول است.
- برای کاربردهایی که نیاز به خم‌کاری و شکل‌دهی دارند (مانند صنایع دستی یا بسته‌بندی): شکل‌پذیری (Ductility) که از روی کرنش شکست مشخص می‌شود، یک فاکتور کلیدی است تا مفتول در حین کار نشکند.
- برای همه کاربردها: مقایسه نمودارهای تنش-کرنش از تأمین‌کنندگان مختلف، یک دید کلی و قابل اعتماد از کیفیت و ثبات محصول آن‌ها به شما می‌دهد.
سخن پایانی
نمودار تنش-کرنش، فراتر از یک منحنی پیچیده، زبان گویای رفتار یک ماده است. این نمودار به مهندسان و مدیران پروژه اجازه می‌دهد تا با دیدی علمی و فراتر از مشخصات ظاهری مانند قطر یا وزن، به قلب ویژگی‌های مکانیکی مفتول گالوانیزه نفوذ کنند. انتخاب یک محصول بر اساس داده‌های متقن حاصل از آزمون کشش، تضمین‌کننده ایمنی، پایداری و عملکرد صحیح سازه‌ها و پروژه‌های صنعتی در بلندمدت است. این رویکرد مهندسی، سرمایه‌گذاری شما را در برابر شکست‌های غیرمنتظره و هزینه‌های گزاف آتی بیمه می‌کند.
شرکت صنعت مش و مفتول ایرانیان، با تکیه بر بیش از سه دهه تجربه و مجهز بودن به آزمایشگاه تست کشش و جوش، همواره بر شفافیت و ارائه مشخصات فنی دقیق محصولات خود تأکید داشته است. این شرکت با اخذ گواهینامه‌های معتبر اروپایی (ISO 9001-2015 & CE) و همکاری با دانشگاه‌های صنعتی معتبر کشور، مفتول‌های گالوانیزه و سایر محصولات خود را با خواص مکانیکی تضمین‌شده و مطابق با استانداردهای جهانی تولید می‌کند تا اطمینان خاطر کامل را برای مجریان پروژه‌های بزرگ صنعتی و عمرانی فراهم آورد.
