در طراحی سازه‌های مهندسی، تمرکز صرف بر مقاومت استاتیکی یک ماده کافی نیست. بسیاری از سازه‌ها مانند پل‌ها، سازه‌های دریایی، ریل‌های راه‌آهن و حتی ساختمان‌های بلند در مناطق بادخیز، در طول عمر خود تحت میلیون‌ها چرخه بارگذاری و باربرداری مکرر قرار می‌گیرند. این بارهای تکراری، حتی اگر مقدار آن‌ها بسیار کمتر از مقاومت نهایی ماده باشد، می‌توانند پدیده‌ای موذی و خطرناک به نام خستگی (Fatigue) را ایجاد کنند که منجر به شکست ناگهانی و فاجعه‌بار سازه می‌شود. در بتن مسلح، این پدیده مستقیماً بر روی مفتول‌ها و میلگردهای آرماتوربندی تأثیر می‌گذارد. درک رفتار خستگی مفتول‌های فولادی، به ویژه تفاوت میان مفتول‌های ساده (Plain) و مفتول‌های آجدار (Deformed)، برای تضمین ایمنی و دوام بلندمدت سازه‌ها حیاتی است. نمودارهای تنش-کرنش، هرچند به طور سنتی برای بارهای استاتیکی استفاده می‌شوند، اما با تحلیل تغییرات آن‌ها تحت بارهای چرخه‌ای، می‌توانند پنجره‌ای به سوی درک این پدیده پیچیده باز کنند.
پدیده خستگی چیست؟ شکست در زیر نقطه تسلیم
خستگی، تضعیف یک ماده در اثر اعمال بارهای چرخه‌ای (Cyclic Loading) است. این فرآیند در سه مرحله رخ می‌دهد:
- شروع ترک (Crack Initiation): در نقاط تمرکز تنش (Stress Concentration Points) در سطح ماده، ترک‌های بسیار ریزی شروع به جوانه زدن می‌کنند.
- رشد ترک (Crack Propagation): با هر چرخه بارگذاری، این ترک‌های میکروسکوپی به آرامی رشد کرده و در عمق ماده نفوذ می‌کنند.
- شکست نهایی (Final Fracture): ترک به اندازه‌ای بزرگ می‌شود که سطح مقطع باقیمانده دیگر توان تحمل بار را نداشته و شکست ناگهانی و تردی رخ می‌دهد.
نکته کلیدی و خطرناک در مورد خستگی این است که شکست می‌تواند در تنش‌هایی بسیار پایین‌تر از مقاومت تسلیم یا مقاومت نهایی ماده رخ دهد. هر ماده‌ای دارای یک “حد خستگی” یا “عمر خستگی” است که نشان می‌دهد در یک دامنه تنش مشخص، چه تعداد چرخه بار را می‌تواند قبل از شکست تحمل کند.
نقش آج‌ها: تمرکز تنش و شروع خستگی
در نگاه اول، ممکن است به نظر برسد که مفتول آجدار به دلیل استحکام بالاتر، باید مقاومت بهتری در برابر خستگی داشته باشد. اما واقعیت پیچیده‌تر است. آج‌های روی سطح مفتول، هرچند برای درگیری مکانیکی با بتن ضروری هستند، اما از دیدگاه مکانیک شکست، به عنوان نقاط تمرکز تنش عمل می‌کنند.
- تمركز تنش (Stress Concentration): هرگونه تغییر ناگهانی در هندسه یک قطعه (مانند گوشه‌های تیز، سوراخ‌ها یا در اینجا، ریشه آج‌ها) باعث می‌شود که تنش در آن نقاط به شدت افزایش یابد و از مقدار تنش اسمی در بدنه اصلی قطعه بسیار فراتر رود.
این بدان معناست که در ریشه هر آجِ یک مفتول آجدار، تنش موضعی بسیار بالاتری نسبت به یک مفتول ساده با سطح صاف (تحت بارگذاری یکسان) وجود دارد. این نقاط با تنش بالا، مکان‌های مستعدی برای شروع ترک‌های خستگی هستند. بنابراین، مقاومت به خستگی یک مفتول آجدار، بیش از آنکه به مقاومت کلی فولاد آن وابسته باشد، به هندسه و شکل آج‌های آن وابسته است. آج‌هایی با ریشه تیز، تمرکز تنش شدیدتری ایجاد کرده و عمر خستگی را کاهش می‌دهند، در حالی که آج‌هایی با شعاع انحنای ملایم در ریشه، رفتار بهتری از خود نشان می‌دهند.
تحلیل نمودار تنش-کرنش تحت بارگذاری چرخه‌ای
نمودار تنش-کرنش استاتیکی استاندارد، اطلاعات مستقیمی درباره خستگی به ما نمی‌دهد. اما با اعمال بارهای چرخه‌ای و رسم حلقه‌های هیسترزیس (Hysteresis Loops) می‌توان رفتار ماده را تحلیل کرد.
- رفتار مفتول ساده: در یک مفتول ساده، چون نقاط تمرکز تنش ذاتی وجود ندارد، شروع ترک معمولاً از ناخالصی‌های سطحی یا عیوب میکروسکوپی رخ می‌دهد. این فرآیند معمولاً کندتر است و مفتول ساده ممکن است در تنش‌های چرخه‌ای پایین، عمر خستگی بیشتری نسبت به مفتول آجدار از خود نشان دهد.
- رفتار مفتول آجدار: در مفتول آجدار، فرآیند شروع ترک به دلیل وجود نقاط تمرکز تنش در ریشه آج‌ها، سریع‌تر اتفاق می‌افتد. با این حال، درگیری مکانیکی قوی آن با بتن، از لغزش جلوگیری کرده و توزیع تنش در کل سازه را بهبود می‌بخشد.
وقتی یک نمونه مفتول تحت بارگذاری چرخه‌ای قرار می‌گیرد و حلقه‌های تنش-کرنش آن رسم می‌شود، پدیده‌هایی مانند نرم‌شوندگی چرخه‌ای (Cyclic Softening) یا سخت‌شوندگی چرخه‌ای (Cyclic Hardening) مشاهده می‌شود. در فولادهای آرماتوربندی، معمولاً پدیده نرم‌شوندگی رخ می‌دهد؛ یعنی با گذشت چرخه‌ها، مقاومت تسلیم ماده اندکی کاهش می‌یابد. این کاهش مقاومت، می‌تواند به رشد سریع‌تر ترک‌های خستگی کمک کند.

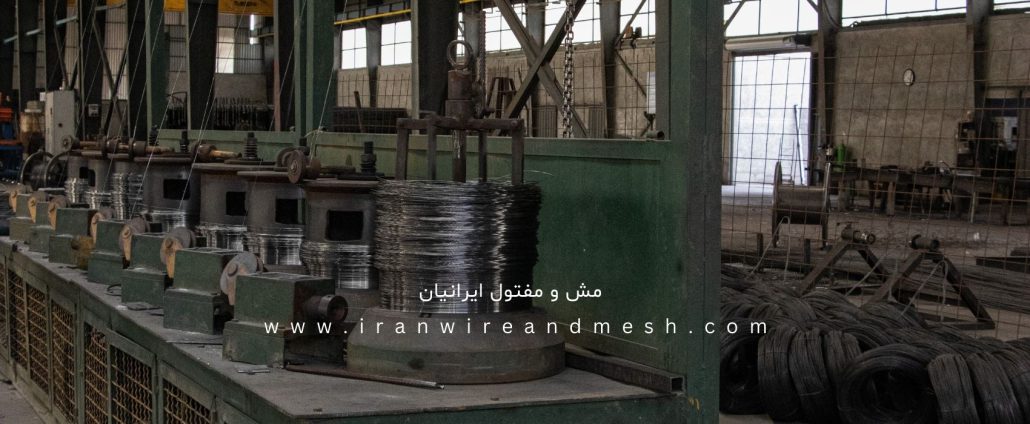

کیفیت تولید و کنترل فرآیند ساخت مفتول، نقش بسیار مهمی در به حداقل رساندن عیوب اولیه و بهینه‌سازی هندسه آج‌ها دارد. اینجاست که نقش تولیدکنندگان معتبر مانند شرکت صنعت مش و مفتول ایرانیان که فرآیندهای تولید خود را تحت استانداردهای دقیق کنترل می‌کنند، برای اطمینان از عملکرد قابل پیش‌بینی محصول در شرایط بارگذاری پیچیده، برجسته می‌شود.
اهمیت نتایج در طراحی مهندسی
آیین‌نامه‌های طراحی سازه (مانند ACI یا Eurocode) محدودیت‌هایی را برای دامنه تنش مجاز در آرماتورها در سازه‌هایی که تحت بارهای خستگی قابل توجه هستند (مانند پایه‌های پل‌ها)، اعمال می‌کنند. این محدودیت‌ها بر اساس نتایج هزاران آزمایش خستگی بر روی انواع مختلف میلگردها و مفتول‌ها تدوین شده‌اند.
مهندس طراح باید:
- شناسایی بارهای خستگی: تشخیص دهد که آیا سازه تحت تأثیر بارهای چرخه‌ای قابل توجهی قرار دارد یا خیر.
- محاسبه دامنه تنش: حداکثر و حداقل تنش ایجاد شده در آرماتورها را در هر چرخه محاسبه کند.
- کنترل با مقادیر مجاز: اطمینان حاصل کند که دامنه تنش محاسبه‌شده از مقادیر مجاز ارائه‌شده در آیین‌نامه برای نوع مفتول (ساده یا آجدار) و شرایط محیطی، تجاوز نمی‌کند.
این رویکرد تضمین می‌کند که حتی پس از میلیون‌ها چرخه بارگذاری در طول ده‌ها سال، احتمال شکست خستگی در آرماتورهای سازه به حداقل برسد.
سخن آخر
بررسی رفتار خستگی مفتول‌ها، ما را از دنیای ساده مقاومت استاتیکی به قلمرو پیچیده‌تر و پویاتر دوام بلندمدت مواد می‌برد. اگرچه مفتول آجدار به دلیل درگیری مکانیکی برتر، انتخاب بی‌چون‌وچرا برای اکثر کاربردهای بتن مسلح است، اما هندسه آج‌های آن، آن را به نقطه ضعف بالقوه در برابر بارهای خستگی تبدیل می‌کند. این تضاد ظریف، اهمیت طراحی دقیق هندسه آج‌ها، کنترل کیفیت در فرآیند تولید و تحلیل صحیح مهندسی را برجسته می‌سازد. درک عمیق این رفتارها به مهندسان اجازه می‌دهد تا سازه‌هایی طراحی کنند که نه تنها در برابر بارهای حداکثری ایمن هستند، بلکه در برابر فرسودگی تدریجی ناشی از بارهای روزمره نیز مقاوم بوده و برای یک عمر طولانی و قابل اطمینان، پایدار باقی بمانند.
شرکت صنعت مش و مفتول ایرانیان با آگاهی از پیچیدگی‌های رفتار مواد تحت بارهای مختلف و با تعهد به ارائه محصولاتی با بالاترین کیفیت مهندسی، فرآیندهای تولید خود را به گونه‌ای بهینه‌سازی کرده است که محصولات آجدار آن، ضمن ارائه حداکثر چسبندگی با بتن، از هندسه‌ای بهینه برای مقاومت در برابر پدیده‌هایی مانند خستگی برخوردار باشند. این شرکت با دارا بودن گواهینامه‌های معتبر (ISO 9001-2015 & CE) و همکاری با مراکز دانشگاهی، همواره در تلاش است تا محصولاتی ارائه دهد که ضامن ایمنی و دوام سازه‌های کشور در بلندمدت باشند.
