سازههای گابیونی، با الهام از طبیعت و با استفاده از سبدهای سیمی پر شده از سنگ، به سرعت جایگاه خود را در معماری منظر، مهندسی عمران و طراحی سازههای پایدار باز کردهاند. این سازهها نه تنها به دلیل مقاومت و دوام بالا، بلکه به خاطر انعطافپذیری در طراحی و زیبایی طبیعیشان مورد توجه قرار گرفتهاند. از دیوارهای حائل و حفاظتی گرفته تا عناصر تزئینی در پارکها و فضاهای شهری، گابیونها راهحلهای خلاقانه و پایدار ارائه میدهند.
۱. گابیون چیست؟ اجزا و اصول اولیه

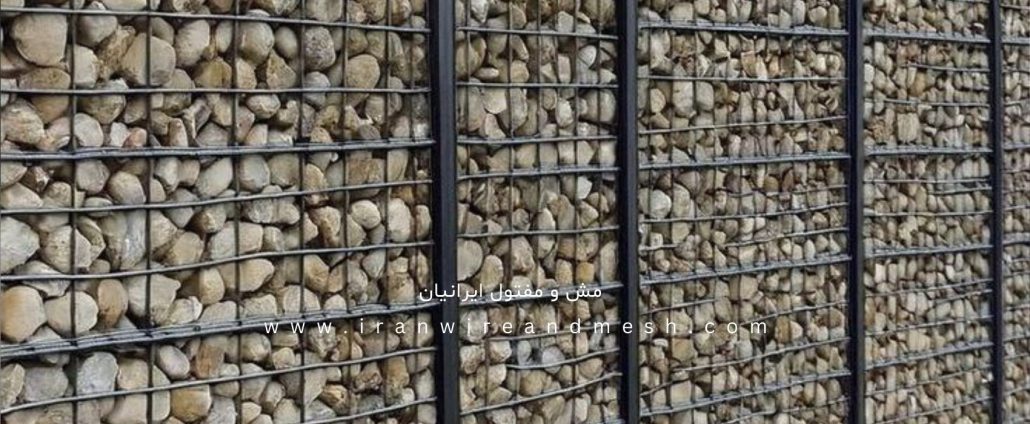

گابیون در سادهترین تعریف، جعبه، استوانه یا سبدی است که از جنس توری فلزی (معمولاً با روکش گالوانیزه یا PVC برای مقاومت در برابر خوردگی) ساخته شده و با سنگهای رودخانهای، شکسته یا مواد مشابه پر میشود.
اجزای اصلی یک سازه گابیونی:
- توری یا سبد گابیون: بخش اصلی سازه که از مفتولهای فولادی گالوانیزه شده با مقاومت بالا ساخته میشود. این توریها معمولاً در ابعاد استاندارد (مانند ۱x۱x۲ متر، ۱x۰.۵x۲ متر) تولید میشوند، اما قابلیت سفارشیسازی نیز دارند. چشمههای توری (اندازه حفرهها) معمولاً مستطیلی یا مربعی هستند و باید به اندازهای باشند که سنگهای پرکننده از آنها خارج نشوند.
- سنگهای پرکننده (ملات سنگی): سنگهای مورد استفاده باید نسبتاً یکنواخت، مقاوم، بادوام و با ابعاد مناسب باشند تا به خوبی در سبد جای گرفته و حجم آن را پر کنند. انتخاب نوع و اندازه سنگها بر ظاهر نهایی و پایداری سازه تأثیرگذار است. سنگهای رودخانهای گرد یا سنگهای شکسته با لبههای تیز هر دو قابل استفاده هستند، اما باید تراکم و مقاومت کافی داشته باشند.
- سیمهای اتصال داخلی (در صورت نیاز): برای سازههای بزرگتر یا دیوارهای بلند، ممکن است از سیمهای داخلی برای اتصال سبدها به یکدیگر یا ایجاد اتصالات قویتر در داخل سبد استفاده شود.
اصول عملکردی گابیون:
- وزن و اصطکاک: پایداری گابیون عمدتاً ناشی از وزن سنگهای داخل سبد و اصطکاک بین سنگها و همچنین بین گابیون و زمین است.
- زهکشی: چشمههای باز توری گابیون امکان عبور آب را فراهم میکنند، که این امر از تجمع فشار آب در پشت سازه (به ویژه در دیوارهای حائل) جلوگیری کرده و پدیده هیدرواستاتیک را کاهش میدهد. این خاصیت، گابیون را به گزینهای ایدهآل برای کنترل فرسایش و تثبیت شیبها تبدیل میکند.
- انعطافپذیری: سازههای گابیونی قابلیت جذب و تحمل تنشهای ناشی از نشست زمین یا تغییرات دما را دارند، بدون اینکه دچار شکستگی یا ترکخوردگی شوند. این انعطافپذیری، آنها را در برابر زلزله نیز مقاومتر میسازد.
۲. کاربردهای سازههای گابیونی
تنوع کاربردهای گابیونها آنها را به راهحلی چندمنظوره تبدیل کرده است:
- دیوارهای حائل (Retaining Walls): یکی از اصلیترین کاربردهای گابیون، ساخت دیوارهای حائل برای نگهداری خاک در شیبها، تراسبندی زمینها، یا ایجاد سکوهای مختلف است. گابیونها به دلیل زهکشی عالی، نیازی به سیستمهای زهکشی پیچیده ندارند.
- دیوارهای صوتی (Noise Barriers): با پر کردن گابیونها با مواد جاذب صدا (مانند شن یا سنگریزه)، میتوان دیوارهای موثری برای کاهش آلودگی صوتی در کنار بزرگراهها یا مناطق مسکونی ایجاد کرد.
- کنترل فرسایش و تثبیت سواحل: گابیونها در مهندسی رودخانه و ساحل برای جلوگیری از فرسایش خاک، تثبیت بستر رودخانهها، محافظت از پای پلها و موجشکنها به کار میروند.
- سازههای حفاظتی و امنیتی: از گابیونها برای ایجاد موانع موقت یا دائمی در مناطق نظامی، ساخت سنگر، یا محافظت از تأسیسات در برابر انفجار یا سقوط اجسام استفاده میشود.
عناصر معماری منظر و طراحی شهری:
- پلها و رمپها: ساخت پلهای کوچک یا رمپهای دسترسی با استفاده از سازههای گابیونی.
- مبلمان شهری: طراحی نیمکتها، میزها، گلدانها و دیوارها یا پارتیشنهای تزئینی در پارکها و فضاهای عمومی.
- دیوارهای سبز (Green Walls): گابیونها بستر مناسبی برای رشد گیاهان فراهم میکنند. با کاشت گیاهان رونده یا بوتهای در داخل یا روی سطح گابیونها، میتوان دیوارهای سبز زیبا و پایدار ایجاد کرد.
- عناصر آبی: ساخت فوارهها، آبشارها یا کانالهای کوچک با استفاده از گابیون.
- مجسمهسازی و هنرهای تجسمی: هنرمندان از گابیونها برای خلق آثار حجمی خلاقانه و منحصر به فرد استفاده میکنند.
۳. مراحل طراحی سازههای گابیونی
طراحی سازههای گابیونی نیازمند در نظر گرفتن عوامل مهندسی و زیباییشناختی است:
- تعیین هدف و کاربری سازه: اولین قدم، مشخص کردن دقیق عملکرد سازه (دیوار حائل، حفاظتی، تزئینی و غیره) و شرایط محیطی است.
- بررسی مشخصات زمین و خاک: انجام مطالعات ژئوتکنیکی برای تعیین نوع خاک، ظرفیت باربری، سطح آب زیرزمینی و شیب زمین ضروری است.
- انتخاب نوع و ابعاد گابیون: بر اساس بار وارده و ابعاد مورد نیاز، نوع سبد (جعبهای، استوانهای) و ابعاد آن (طول، عرض، ارتفاع) تعیین میشود. معمولاً نسبت ابعاد سبدها (مثلاً طول ۲ برابر عرض) برای پایداری بیشتر توصیه میشود.
محاسبات پایداری:
- پایداری در برابر واژگونی: وزن سازه گابیونی باید به اندازهای باشد که در برابر نیروهای جانبی (مانند فشار خاک یا باد) واژگون نشود.
- پایداری در برابر لغزش: اصطکاک بین پایه گابیون و زمین باید برای جلوگیری از لغزش کافی باشد.
- پایداری برشی: مقاومت داخلی سنگها و توری باید در برابر تنشهای برشی وارده کافی باشد.
- ظرفیت برشی خاک زیر پی: اطمینان از اینکه خاک زیر سازه قادر به تحمل وزن گابیون است.
- انتخاب سنگهای پرکننده: سنگها باید دارای مقاومت فشاری و سایشی مناسب، دوام کافی در برابر هوازدگی و ابعاد مناسب برای چشمههای توری باشند. سنگهای با تراکم بالاتر، وزن بیشتری به سازه میبخشند.
- طراحی سیستم زهکشی (در صورت نیاز): اگرچه گابیونها ذاتاً زهکش هستند، اما در دیوارهای حائل بلند یا شرایط خاص، ممکن است نیاز به لایههای زهکش اضافی در پشت یا زیر سازه باشد.
- ملاحظات زیباییشناختی: انتخاب نوع سنگ، چیدمان آنها، رنگ توری و شکل کلی سازه برای هماهنگی با محیط اطراف.
۴. مراحل اجرای سازههای گابیونی
اجرای صحیح سازههای گابیونی، کلید دستیابی به دوام و عملکرد مورد انتظار است:
آمادهسازی محل اجرا:
- تسقیط و تراز کردن سطح زمین محل قرارگیری گابیون.
- در صورت نیاز، اجرای فونداسیون یا بستر مناسب (مانند لایه شن یا بتن مگر) برای اطمینان از پایداری و جلوگیری از نشست نامتقارن.
- در دیوارهای حائل، ممکن است نیاز به اجرای لایه پشتبند (Backfill) یا سیستم زهکش باشد.
باز کردن و نصب سبدهای گابیون:
- سبدهای گابیون معمولاً به صورت بسته عرضه میشوند. آنها را باز کرده و به شکل مورد نظر درآورید.
- پانلهای کناری، بالا، پایین و جلو را به هم متصل کنید. اتصال باید محکم و با استفاده از سیمهای اتصال مخصوص یا بستهای فلزی انجام شود.
قرار دادن سبدها در محل:
- سبدها را با دقت در محل طراحی شده قرار دهید. در صورت ساخت دیوار، سبدها را به صورت مجاور یا روی هم قرار دهید.
پر کردن سبدها با سنگ:
- این مرحله یکی از مهمترین بخشهای اجراست. سنگها باید به صورت دستی یا با دقت چیده شوند تا:
- حداکثر تراکم حاصل شود (فضاهای خالی به حداقل برسد).
- سطح خارجی سازه (که در معرض دید است) با سنگهای زیباتر و با چیدمان منظم پوشانده شود.
- سنگها به گونهای قرار گیرند که به توری آسیب نرسانند.
- در حین پر کردن، بهتر است سبدها به صورت لایه لایه پر و سپس اتصالات داخلی (در صورت وجود) برقرار شوند تا از تغییر شکل سبد جلوگیری شود.
- برای سازههای بزرگ، ممکن است نیاز به استفاده از جک یا ابزارهای دیگر برای حفظ شکل سبد تا زمان تکمیل پر کردن باشد.
اتصال سبدها به یکدیگر:
- پس از پر کردن هر سبد، آن را به سبدهای مجاور یا زیرین خود با استفاده از سیمهای اتصال محکم کنید. این کار برای ایجاد یک سازه یکپارچه و مقاوم حیاتی است.
تکمیل و پوشش نهایی (در صورت نیاز):
- پس از اتمام نصب و اتصال، میتوان سازه را با لایههای اضافی خاک، گیاهان یا سایر عناصر تزئینی پوشاند.
۵. مزایا و معایب سازههای گابیونی
مزایا:
- مقاومت بالا در برابر نیروهای طبیعی: به دلیل وزن و انعطافپذیری.
- زهکشی عالی: جلوگیری از تجمع فشار آب.
- سازگاری با محیط زیست: استفاده از مصالح طبیعی (سنگ) و ایجاد زیستگاه برای گیاهان و جانوران.
- انعطافپذیری در طراحی: قابلیت ایجاد اشکال و طرحهای متنوع.
- سهولت نسبی اجرا: بدون نیاز به ماشینآلات سنگین در مقیاس کوچک و متوسط.
- پایداری در طول زمان: مقاومت در برابر خوردگی (با روکش مناسب) و فرسایش.
- هزینه مقرونبهصرفه: به خصوص در مقایسه با دیوارهای بتنی مسلح در برخی کاربردها.
معایب:
- نیاز به سنگ مناسب: یافتن سنگ با کیفیت و ابعاد مناسب ممکن است در برخی مناطق دشوار باشد.
- ظاهر اولیه: در ابتدای اجرا، ظاهر سازه ممکن است کاملاً طبیعی نباشد تا زمانی که گیاهان رشد کنند یا فرسایش طبیعی رخ دهد.
- احتمال آسیب به توری: در صورت اجرای نادرست یا استفاده از سنگهای بسیار تیز، ممکن است توری آسیب ببیند.
- نیاز به نگهداری (جزئی): بازرسی دورهای برای اطمینان از عدم آسیب به توری یا خروج سنگها.
