مقایسه مقاومت کششی توری مش پیش‌جوش با میلگردهای A2 و A3

در مهندسی عمران و ساخت‌وساز، هسته اصلی پایداری هر سازه بتنی مسلح، به خواص مکانیکی تقویت‌کننده‌های فولادی آن بستگی دارد. در حال حاضر، مهندسان عمدتاً بین دو گزینه کلیدی برای آرماتوربندی انتخاب می‌کنند: میلگردهای سنتی آجدار (مانند A2 و A3) و توری مش پیش جوش فولادی (Welded Wire Mesh). درک دقیق تفاوت‌ها، به ویژه در پارامتر حیاتی مقاومت کششی (Tensile Strength) و حد تسلیم، برای تضمین ایمنی، بهینه‌سازی هزینه و افزایش سرعت اجرای پروژه ضروری است. توری مش پیش جوش که در کارخانه و تحت فرآیندهای کنترل‌شده تولید می‌شود، به دلیل ویژگی‌های مکانیکی منحصر به فرد خود، اغلب می‌تواند عملکردی برتر از میلگردهای سنتی در کاربردهای خاص ارائه دهد.

این مقاله به یک تحلیل عمیق و فنی در مورد مقایسه مقاومت کششی توری مش با میلگردهای A2 و A3 می‌پردازد و راهنمای دقیقی برای انتخاب توری مش با سایز میلگرد مناسب، بر اساس محاسبات بارگذاری و تحلیل تنش و کرنش، ارائه خواهد کرد.

۱. تعاریف فنی و مقایسه مشخصات مکانیکی میلگردهای سنتی (A2 و A3)

شناسایی صحیح میلگردها بر اساس خواص مکانیکی و الگوی آج آن‌ها، اولین گام در مقایسه است. در استانداردهای رایج ایرانی (ISIRI 3132)، میلگردها با کلاس‌های مقاومتی متفاوتی شناخته می‌شوند:

تفاوت‌های کلیدی A2 و A3 از نظر مقاومت و شیمی

همانطور که مشخص است، میلگرد A3 به دلیل محتوای کربن بالاتر، دارای حد تسلیم  و مقاومت کششی نهایی  بالاتری است و مقاومت بیشتری در برابر تغییر شکل دائمی و شکست نهایی دارد. با این حال، بالا بودن کربن معادل، باعث کاهش شدید انعطاف‌پذیری و تقریباً ممنوعیت جوشکاری در آن می‌شود که برای فرآیندهای پیش جوش کارخانه‌ای یک چالش بزرگ محسوب می‌شود.

۲. مزیت مکانیکی توری مش پیش جوش: قدرت نهفته در فرآیند کشش سرد

توری مش پیش جوش از میلگرد یا مفتول‌هایی تولید می‌شود که تحت فرآیند کشش سرد (Cold Drawing) قرار گرفته‌اند. این فرآیند، کلید اصلی در برتری خواص مکانیکی توری مش است:

تأثیر فرآیند کشش مفتول بر خواص مکانیکی در نمودار تنش و کرنش

• تغییر در ساختار بلوری: کشش سرد، باعث ایجاد “کار سرد” (Cold Work) در ساختار کریستالی فولاد می‌شود. این کار باعث درهم‌تنیدگی و افزایش چگالی نابجایی‌ها (Dislocations) شده که نتیجه آن افزایش قابل توجه در حد تسلیم و مقاومت کششی مفتول است.
• مقایسه با A3: مفتول‌های مورد استفاده در توری مش (که معمولاً ساده یا آجدار با عیار بالا هستند) پس از کشش سرد، دارای حد تسلیم معمولاً بین 450 تا 500 MPa هستند. این مقاومت، مش پیش جوش را مستقیماً در کلاس مقاومت میلگردهای A3 یا بالاتر قرار می‌دهد. بنابراین، توری مش، بدون نیاز به ترکیب شیمیایی سخت میلگرد A3، به مقاومت کششی مشابه یا بهتر دست می‌یابد. این ویژگی، امکان استفاده از مش را در طراحی توری مش برای بارگذاری‌های خاص فراهم می‌کند که در آن، مهندسان به دنبال مسلح‌کننده با حد تسلیم بالا هستند.

اهمیت جوشکاری مقاومتی و استحکام جوش

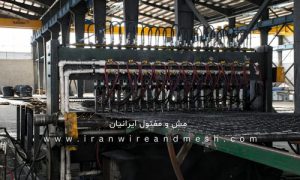

تأثیر نوع میلگرد بر استحکام جوش در توری مش حیاتی است. در توری مش، اتصال میلگردها یا مفتول‌ها با روش جوشکاری مقاومتی الکتریکی (Resistance Spot Welding) انجام می‌شود. این فرآیند حرارتی کنترل‌شده و سریع، دو عملکرد کلیدی دارد:

1. حفظ دقت و ساختار: جوشکاری، شکل هندسی شبکه را کاملاً دقیق حفظ می‌کند که این امر، اجرای نقشه‌های مهندسی را بسیار ساده می‌سازد.
2. تأمین استحکام برشی: بر خلاف گره زدن دستی با مفتول آرماتوربندی که صرفاً میلگردها را در جای خود نگه می‌دارد، هر نقطه جوش در مش پیش جوش، ظرفیت برش (Shear Capacity) و گیرداری مکانیکی (Mechanical Anchorage) بالایی دارد. این نقاط جوش، به عنوان یک گیره عمل کرده و از لغزش (Slip) میلگرد در بتن جلوگیری می‌کنند و انتقال تنش از فولاد به بتن را به شکل مؤثرتری انجام می‌دهند.

۳. راهنمای انتخاب فنی: توری مش با میلگرد ۱۲ یا ۱۴؟

انتخاب قطر مفتول در توری مش، یک تصمیم مهندسی است که باید با دقت بر اساس ابعاد سازه، کلاس بتن، و بارهای وارده تعیین شود.

توری مش با میلگرد ۱۲ یا ۱۴ ؟ کدام برای پروژه شما مناسب‌تر است؟

این سه قطر، رایج‌ترین میلگردهای مورد استفاده در توری مش هستند و تفاوت آن‌ها مستقیماً در مساحت سطح مقطع فولاد (As) است که ظرفیت کششی نهایی المان بتنی را مشخص می‌کند:

• راهنمای انتخاب توری مش با سایز میلگرد ۱۲: مناسب برای دال‌های با ضخامت متوسط، کف‌پوش‌های استاندارد، دیوارهای برشی سبک و پروژه‌هایی با بارهای خدماتی (Service Loads) نرمال.
• راهنمای انتخاب توری مش با سایز میلگرد ۱۴: ضروری برای دال‌های صنعتی سنگین، کف‌پوش پارکینگ‌های با تردد بالا، سقف‌های عرشه فولادی با دهانه‌های بزرگ و هرجایی که بارگذاری‌های خاص و سنگین (مانند بارهای متمرکز یا دینامیکی بالا) وجود دارد.

کاربرد تحلیل تنش و کرنش در انتخاب توری مش

در پروژه‌های حساس، مهندسان از تحلیل تنش و کرنش (Stress and Strain Analysis) استفاده می‌کنند تا میزان دقیق فولاد مورد نیاز  را تعیین کنند.

1. محاسبه : بر اساس لنگر خمشی نهایی (Mu) و تنش تسلیم فولاد .
2. انتخاب مش: سپس توری مشی انتخاب می‌شود که مساحت مقطع فولاد آن (As) و حد تسلیم ($ \sigma_y$) مفتول‌های آن، نیازهای محاسباتی را برآورده کند. به دلیل حد تسلیم بالاتر مفتول‌های مش، ممکن است در برخی موارد بتوان از مفتول با قطر کمتر نسبت به میلگرد سنتی استفاده کرد و همچنان به همان مقاومت دست یافت.

۴. مزایای عملیاتی و اقتصادی استفاده از توری مش پیش جوش

استفاده از مش پیش جوش مزایایی فراتر از مقاومت کششی دارد که به طور کلی کارایی پروژه را افزایش می‌دهد:

مقایسه مفتول آرماتوربندی با روش‌های سنتی اتصال میلگرد

• حذف خطای انسانی: در روش سنتی، گره زدن میلگردها با مفتول آرماتوربندی (که عمدتاً نوع سیاه آنیل شده است) به صورت دستی و با سرعت پایین انجام می‌شود و احتمال خطای کارگری در عدم رعایت گام‌ها یا سفت نشدن گره‌ها وجود دارد.
• افزایش سرعت اجرا: چگونه مفتول کلاف می‌تواند سرعت اجرای پروژه را افزایش دهد؟ توری مش که به صورت پنل‌های بزرگ آماده در کارخانه تولید می‌شود، به طور چشمگیری سرعت اجرای پروژه را افزایش می‌دهد. این پانل‌ها فقط نیاز به قرارگیری در جای خود و اتصال به یکدیگر دارند که زمان اجرای آرماتوربندی را تا ۷۰ درصد کاهش می‌دهد.
• کاهش ضایعات و مزایای استفاده از مفتول کلاف: توری مش از مفتول کلاف تولید می‌شود که ضایعات برش آن در کارخانه کنترل و به حداقل می‌رسد. این امر در مقایسه با برش و خم کردن میلگردهای شاخه‌ای در محل پروژه، به کاهش ضایعات فولاد و صرفه‌جویی در مواد کمک می‌کند.

پایداری و ملاحظات زیست‌محیطی

• مزایای استفاده از میلگردهای بازیافتی در تولید توری مش پیش جوش: تولیدکنندگان متعهد، اغلب از ضایعات فولاد و میلگردهای بازیافتی در فرآیند تولید مفتول‌های کششی خود استفاده می‌کنند. این امر نه تنها هزینه‌ها را کنترل می‌کند، بلکه به پایداری محیط زیست در صنعت ساخت‌وساز کمک می‌کند.

۵. جمع بندی

توری مش پیش جوش به دلیل فرآیند تولید تخصصی (کشش سرد) و تضمین استحکام جوش بالا، یک راهکار فنی برتر برای مسلح‌سازی بتن در مقایسه با میلگردهای سنتی A2 است و به لحاظ مقاومت کششی، به خوبی با میلگردهای A3 رقابت می‌کند. انتخاب دقیق قطر (۱۲ یا ۱۴) و فاصله چشمه باید بر اساس محاسبات مهندسی دقیق و در نظر گرفتن بارگذاری‌های خاص پروژه صورت گیرد.

شرکت صنعت مش و مفتول ایرانیان به عنوان تولید کننده برتر این محصول و یکی از اولین کارخانه‌های تولید کننده مش پیش جوش فولادی در ایران، با در اختیار داشتن خطوط تولید پیشرفته و آزمایشگاه کنترل کیفیت مجهز، مفتول‌های با مقاومت کششی تضمین شده و مطابق با بالاترین استانداردهای بین‌المللی تولید می‌کند. ما مفتخریم که در پروژه‌های صنعتی و عمرانی، راهکارهای مسلح‌سازی بهینه و با دوام بالا را ارائه دهیم و در تمام مراحل انتخاب فنی در کنار شما باشیم.
