توری گابیون، که به عنوان قفس‌های سیمی پر شده با سنگ شناخته می‌شود، راهکاری مهندسی شده و انعطاف‌پذیر برای پروژه‌های مهندسی عمران و ژئوتکنیک است. این سازه‌ها، که عموماً برای دیوارهای حائل، کنترل فرسایش و تثبیت بستر رودخانه‌ها استفاده می‌شوند، پایداری خود را مدیون کیفیت مفتول و استحکام شبکه توری هستند. در پروژه‌های حیاتی که ایمنی عمومی در میان است، صرفاً استفاده از گابیون کافی نیست؛ بلکه کنترل کیفیت دقیق مبتنی بر تحلیل تنش و کرنش برای اطمینان از عملکرد بلندمدت و مقاومت در برابر نیروهای طبیعی، امری ضروری است. این مقاله به صورت تخصصی به بررسی این موضوع می‌پردازد که چگونه علوم مهندسی مواد و مکانیک خاک، به تضمین دوام توری گابیون کمک می‌کنند.
توری گابیون چیست و چه کاربردهایی دارد؟
توری گابیون چیست؟

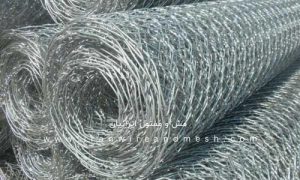

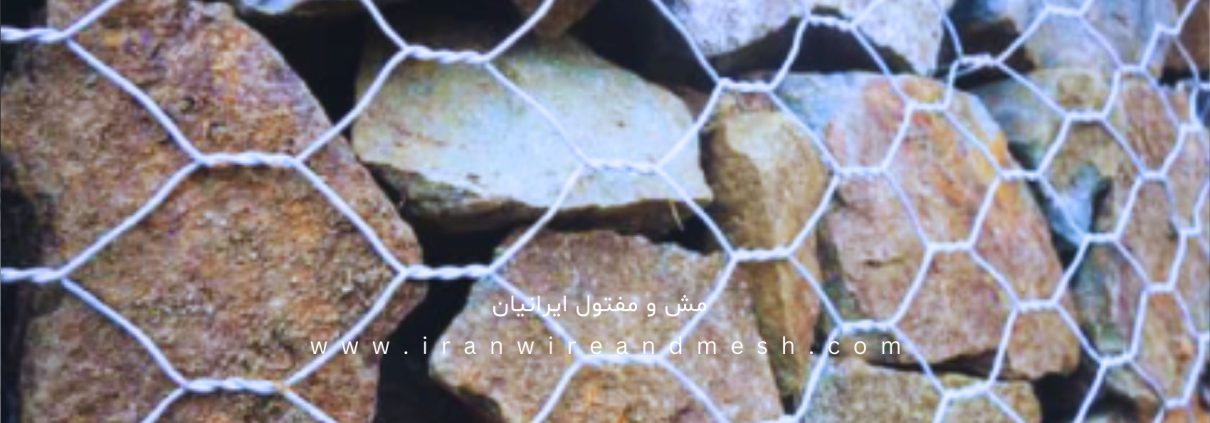

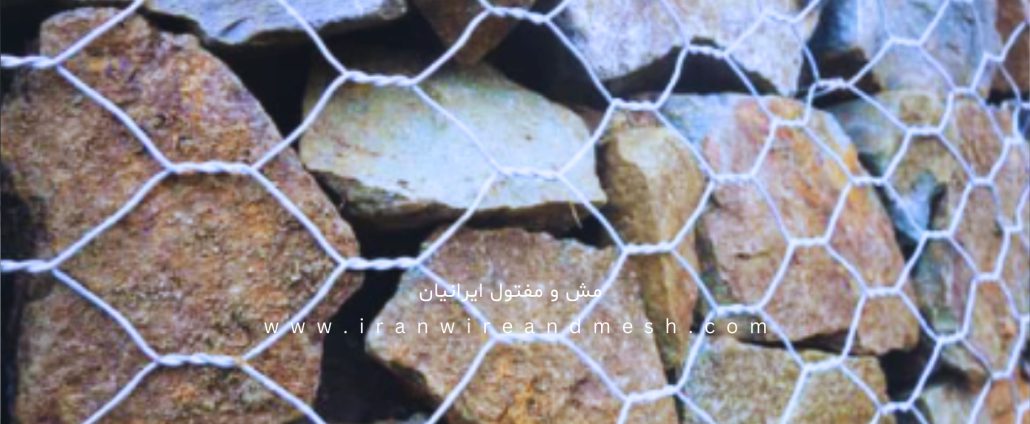

توری گابیون عبارت است از شبکه‌ای از مفتول‌های فولادی بافته شده یا جوشی که به شکل قفس‌های مستطیلی یا مکعبی درآمده و سپس با مصالح پرکننده (معمولاً سنگ‌های درشت و مقاوم) پر می‌شود. این ساختار انعطاف‌پذیر و نفوذپذیر، آن را به یک راه‌حل ایده‌آل برای محیط‌هایی با حرکت یا نشست زمین و همچنین مناطقی که نیاز به زهکشی طبیعی آب دارند، تبدیل می‌کند.
استفاده از توری گابیون چرا اهمیت دارد؟
استفاده از توری گابیون در پروژه‌های عمرانی مزایای بسیاری دارد که فراتر از سازه‌های صلب بتنی است:
- انعطاف‌پذیری (Flexibility): گابیون‌ها می‌توانند در برابر نشست‌های جزئی زمین یا تغییر شکل‌های ناشی از نوسانات حرارتی بدون از دست دادن یکپارچگی ساختاری، مقاومت کنند.
- زهکشی عالی: ساختار سنگی آن، امکان خروج سریع آب را فراهم می‌کند و از ایجاد فشار هیدرواستاتیکی که یکی از علل اصلی شکست دیوارهای حائل است، جلوگیری می‌نماید.
- دوام و طول عمر: استفاده از مفتول‌های گالوانیزه یا با روکش PVC، عمر سازه را حتی در محیط‌های مرطوب یا خورنده تضمین می‌کند.
انواع توری گابیون و ویژگی‌های آن
انواع توری گابیون بر اساس نوع بافت و پوشش مفتول تقسیم‌بندی می‌شوند. توری شش‌ضلعی (Hexagonal Mesh) برای انعطاف‌پذیری بیشتر در مناطق لرزه‌خیز و توری جوشی (Welded Mesh) برای پروژه‌های معماری و شهری با نیاز به ظاهر منظم‌تر، رایج هستند. هر دو نوع باید دارای مقاومت کششی کافی باشند که این مقاومت توسط تحلیل‌های مهندسی تعیین می‌گردد.
کاربردهای توری گابیون در صنایع مختلف
گابیون در پروژه‌های زیربنایی مانند ساخت پل، جاده و راه آهن نقش محوری دارد. از تثبیت دامنه‌ها و دیوارهای حائل گرفته تا استفاده در مهندسی هیدرولیک برای مهار سیلاب و کنترل فرسایش رودخانه‌ها.
مزایای استفاده از توری گابیون در پروژه‌های عمرانی
از مهم‌ترین مزایا در پروژه‌های عمرانی، کاهش زمان اجرا و بهره‌وری اقتصادی است. همچنین، استفاده از مصالح پرکننده محلی، تأثیر زیست‌محیطی پروژه را به حداقل می‌رساند و آن را به یک راه‌حل پایدار تبدیل می‌کند.
منحنی تنش کرنش: ابزار کلیدی تحلیل رفتار مفتول گابیون
درک رفتار مکانیکی مفتول گابیون تحت بارگذاری، از طریق تحلیل منحنی تنش-کرنش انجام می‌شود. این تحلیل نه تنها کیفیت مواد اولیه را تأیید می‌کند، بلکه مقاومت کل شبکه در برابر گسیختگی را پیش‌بینی می‌نماید.
منحنی تنش کرنش، رابطه بین تنش (نیرو تقسیم بر سطح مقطع) و کرنش (تغییر طول تقسیم بر طول اولیه) مفتول را نشان می‌دهد. برای مفتول‌های مورد استفاده در گابیون، سه منطقه کلیدی در این منحنی وجود دارد:
- ناحیه الاستیک: در این ناحیه، مفتول تحت تنش تغییر شکل می‌دهد اما پس از حذف نیرو، به حالت اولیه خود بازمی‌گردد.
- نقطه تسلیم: نقطه‌ای که در آن مفتول شروع به تغییر شکل دائمی (پلاستیک) می‌کند. نقطه تسلیم مفتول گابیون باید بالاتر از حداکثر تنش‌های عملیاتی باشد.
- ناحیه شکست: نقطه‌ای که مفتول گسیخته می‌شود.
مقاله نشریه افزایش دقت رویکرد پردازش تصویر دو بعدی جهت تخمین منحنی های تنش – کرنش درآزمایش های سه محوری
برای ارزیابی دقیق‌تر تنش‌های وارده بر توری گابیون، مهندسان به داده‌های معتبر از مکانیک خاک نیاز دارند. همان‌طور که در مقاله نشریه افزایش دقت رویکرد پردازش تصویر دو بعدی جهت تخمین منحنی های تنش – کرنش درآزمایش های سه محوری تحلیل تنش و کرنش خاک بحث شده است، درک رفتار تنش-کرنش خاک بستر و خاک پشت دیوار، مستقیماً بر محاسبه نیروهای وارده بر توری گابیون تأثیر می‌گذارد.
مقاله کنفرانس تحلیل و مدلسازی لرزه ای سد سفید رود و تعیین فشارهای استاتیکی و دینامیکی با تغییرات ترازآب
در پروژه‌های بزرگ مانند مهار سواحل رودخانه‌ها و سدها، تحلیل تنش دینامیکی ضروری است. مقاله کنفرانس تحلیل و مدلسازی لرزه ای سد سفید رود و تعیین فشارهای استاتیکی و دینامیکی با تغییرات ترازآب مقابله با تنش دینامیکی سدها نشان می‌دهد که چگونه بارهای پیچیده (لرزه‌ای و آبی) می‌توانند بر سازه‌های نگهبان فشار وارد کنند و بر اهمیت استفاده از گابیون‌های منعطف برای جذب این تنش‌ها تأکید می‌کند.
مقاله کنفرانس تحلیل اثر انفجارات زیر سطحی بر متراکم نمودن خاک در برنامه abaqus
حتی در عملیات ساختمانی که شامل ارتعاشات شدید است، مانند مقاله کنفرانس تحلیل اثر انفجارات زیر سطحی بر متراکم نمودن خاک در برنامه abaqus، مقاومت کششی مفتول گابیون در برابر تنش‌های ناگهانی، اهمیت خود را نشان می‌دهد. تحلیل این تنش‌ها با نرم‌افزارهای مهندسی، به انتخاب مفتول با استحکام تسلیم مناسب کمک می‌کند.
مقاله کنفرانس بررسی رفتار مقاومتی خاکهای شهر کرمان با توجه به محیط رسوبی آنها
در انتخاب نوع گابیون و مشخصات فنی مفتول، رفتار مقاومتی خاک بستر حیاتی است. همان‌طور که مقاله کنفرانس بررسی رفتار مقاومتی خاکهای شهر کرمان با توجه به محیط رسوبی آنها رفتار مقاومتی خاک در مناطق رسوبی نشان می‌دهد، هرچه مقاومت خاک کمتر باشد، نیاز به توری با تحمل کرنش بالاتر برای مقابله با نشست‌ها افزایش می‌یابد.
مقاله نشریه اثر محصور شدگی بتن بر ضریب رفتار سازه های بتنی
هرچند گابیون از بتن نیست، اما مفهوم محصور شدگی در آن اعمال می‌شود. سنگ‌های پرکننده توسط توری محصور می‌شوند تا استحکام کلی سازه بالا رود. برای درک بهتر مکانیسم تحمل بار برشی و جذب انرژی در سازه‌های محصور شده، مطالعه اثر محصور شدگی بتن بر ضریب رفتار سازه ها مفهوم محصور شدگی در سازه توصیه می‌شود.
مقاله کنفرانس بررسی عوامل موثر بر مقاومت فشاری بتن در نمودار تنش کرنش
مقاله کنفرانس انجام تست کشش بر روی لاستیک دامن شناور های اثر سطحی و شبیه سازی غیرخطی اتصالات آن ها
گرچه این مقالات مستقیماً به گابیون مربوط نیستند، اما مفاهیم مکانیکی آنها در تحلیل مفتول و روکش PVC (در صورت استفاده) کاربرد دارد. تست کشش و شبیه‌سازی غیرخطی، روش‌های استانداردی هستند که در کنترل کیفیت مواد اولیه توری گابیون برای اطمینان از مقاومت مفتول در برابر تنش‌های کششی و خمشی استفاده می‌شوند.
تفاوت توری گابیون گالوانیزه و معمولی
- توری گابیون گالوانیزه (Galvanized): مفتول با پوشش روی (Zinc) محافظت می‌شود. این نوع برای محیط‌های مرطوب و خورنده رایج‌ترین انتخاب است و دوام بسیار بالایی دارد.
- توری گابیون با روکش PVC: برای حداکثر محافظت در برابر مواد شیمیایی و نمک (مانند پروژه‌های دریایی) استفاده می‌شود و علاوه بر گالوانیزاسیون، یک پوشش پلیمری نیز دارد.
نحوه نصب و اجرای توری گاب
نحوه نصب صحیح توری گابیون شامل چیدمان سبدها، پر کردن متراکم با سنگ و اتصال محکم سبدها به یکدیگر و به زمین است. استفاده از مفتول مهاربندی (Lacing Wire) برای تقویت دیواره‌ها و جلوگیری از تورم، حیاتی است.
نکات کلیدی در خرید توری گابیون با
برای تضمین پایداری پروژه، انتخاب تأمین‌کننده‌ای که به تحلیل تنش و کرنش اهمیت می‌دهد، بسیار مهم است.
- گواهینامه‌های کیفی: توری باید دارای گواهینامه‌های ISO و CE باشد که تأیید کننده کیفیت مواد اولیه و مقاومت مکانیکی است.
- قطر و چشمه توری: ضخامت مفتول (معمولاً ۲ تا ۴ میلی‌متر) و اندازه چشمه‌ها (مثلاً ۸x۱۰ سانتی‌متر) باید با بارهای محاسباتی پروژه مطابقت داشته باشد.
قیمت توری گابیون و عوامل موثر بر هزینه آن
قیمت توری گابیون به طور مستقیم به قیمت جهانی مفتول، ضخامت مفتول، نوع پوشش (گالوانیزه یا PVC) و حجم سفارش بستگی دارد. سرمایه‌گذاری در کیفیت بالاتر (که توسط تحلیل تنش کرنش تأیید شده است) در بلندمدت منجر به کاهش هزینه‌های تعمیر و نگهداری می‌شود.
نتیجه گیری: آیا توری گابیون انتخاب مناسبی برای پروژه شماست؟
با توجه به انعطاف‌پذیری، زهکشی عالی و قابلیت اطمینان بالای اثبات شده توسط تحلیل‌های مهندسی، توری گابیون (به شرط کیفیت بالا) یک انتخاب مناسب و اقتصادی برای اغلب پروژه‌های عمرانی است.
سوالات متداول
توری گابیون چه تفاوتی با سایر توری‌های فلزی دارد؟
توری گابیون، به ویژه نوع بافته شده، دارای بافت شش‌ضلعی پیچیده است که حتی در صورت پاره شدن موضعی، از هم گسیخته نمی‌شود (ویژگی Double Twist). این ویژگی انعطاف‌پذیری و مقاومت در برابر پارگی آن را نسبت به توری‌های جوشی ساده بالاتر می‌برد.
قیمت توری گابیون چطور محاسبه می شود؟
قیمت بر اساس وزن رول، ضخامت مفتول (gauge) و نوع پوشش (coating) محاسبه می‌شود. مفتول گالوانیزه گرم با ضخامت بالا گران‌تر اما بادوام‌تر است.
نحوه نصب صحیح توری گابیون چگونه است؟
نصب شامل تراز کردن بستر، مونتاژ سبدها، پر کردن لایه‌ای سنگ و استفاده از مفتول‌های مهاربندی داخلی برای حفظ شکل مکعبی است.
آیا توری گابیون در برابر شرایط جوی مقاوم است؟
بله، اگر با مفتول گالوانیزه گرم یا روکش PVC تولید شده باشد، در برابر زنگ‌زدگی، یخ‌زدگی و ذوب شدن بسیار مقاوم است و طول عمری در حدود ۵۰ تا ۷۰ سال دارد.
فنس‌بندی با توری گابیونی چه مزایایی دارد؟
مزایای آن شامل زیبایی‌شناسی طبیعی، عایق صوتی بودن و نیاز نداشتن به فونداسیون عمیق است که آن را به یک راه‌حل عالی برای فضاهای شهری تبدیل می‌کند.
سخن آخر
شرکت صنعت مش و مفتول ایرانیان، یکی از پیشروترین کارخانه‌های تولید کننده توری گابیون و انواع مفتول صنعتی در ایران است که با تمرکز بر کنترل کیفی دقیق و اخذ گواهینامه‌های مورد قبول اتحادیه اروپا (ISO 9001-2015 & CE)، ابزارهای لازم برای اجرای موفقیت‌آمیز بزرگ‌ترین و پیچیده‌ترین پروژه‌های گابیون وال را در اختیار شما قرار دهد. ما با در اختیار داشتن ابزارهای لازم برای بزرگ‌ترین پروژه‌ها و ۳۰ سال تجربه درخشان در این صنعت، خود را به عنوان تولید کننده برتر این محصول تثبیت کرده‌ایم و با پشتیبانی بی‌نظیر، محصولات با کیفیت و قیمت‌های رقابتی را ارائه می‌دهیم.
