توری گابیون یا توری سنگی، یکی از خلاقانه‌ترین و پایدارترین راهکارهای مهندسی در پروژه‌های عمرانی، محیط زیستی و معماری منظر است. این سازه که قدمتی تاریخی دارد، به دلیل انعطاف‌پذیری، نفوذپذیری و استحکام بالا، امروزه به عنصری کلیدی در ساخت دیوارهای حائل، کنترل فرسایش و زیباسازی فضاهای شهری تبدیل شده است. درک صحیح از انواع، مشخصات فنی و روش‌های اجرای گابیون، برای تضمین پایداری و دوام پروژه‌ها حیاتی است. این مقاله، یک راهنمای جامع و تخصصی از طراحی تا اجرای انواع توری گابیون ارائه می‌دهد.
گابیون چیست و چرا مهم است؟
گابیون (Gabion) به یک سبد، قفس یا شبکه توری فلزی گفته می‌شود که با مواد سنگی محکم و معمولاً بزرگتر از چشمه‌های توری، پر می‌شود. این واژه از زبان ایتالیایی به معنی “قفس بزرگ” گرفته شده است. اهمیت گابیون در توانایی آن برای تحمل بارهای سنگین در عین انعطاف‌پذیری هیدرولیکی و مقاومت در برابر حرکت‌های جزئی زمین است. بر خلاف سازه‌های صلب بتنی، گابیون‌ها تحت فشار آب، اجازه زهکشی می‌دهند و از ایجاد فشار هیدرواستاتیک که موجب تخریب سازه می‌شود، جلوگیری می‌کنند.
دسته‌بندی کلی انواع توری گابیون
توری‌های گابیون بر اساس سه معیار اصلی – شکل چشمه، جنس پوشش و ساختار طراحی – دسته‌بندی می‌شوند که هر کدام برای کاربردهای خاصی بهینه شده‌اند.
براساس شکل چشمه توری
رایج‌ترین انواع توری بر اساس شکل بافت شامل موارد زیر هستند:

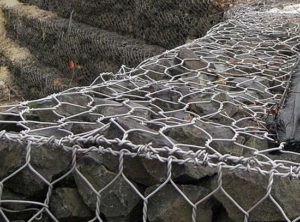

- شش ضلعی گابیون (Hexagonal Mesh): این نوع، که ساختاری شبیه لانه زنبور دارد، رایج‌ترین شکل برای توری گابیون است. این بافت به دلیل پیچش مضاعف (Double Twist)، در صورت پارگی موضعی یا گسیختگی، از هم باز نمی‌شود و بالاترین سطح انعطاف‌پذیری توری گابیون را فراهم می‌کند که برای مناطق لرزه‌خیز و دامنه‌های با احتمال نشست، حیاتی است.
- توری جوشی (Welded Mesh): در این نوع، مفتول‌ها در نقاط تقاطع به صورت مربع یا مستطیل به یکدیگر جوش داده می‌شوند. این ساختار سفتی و شکل‌پذیری بیشتری دارد و برای پروژه‌های معماری و دیوارهای دکوراتیو که نیاز به ظاهری منظم دارند، ترجیح داده می‌شود.
براساس نوع سیم یا پوشش
جنس مفتول و پوشش آن، تعیین‌کننده طول عمر توری گابیون در محیط‌های خورنده است.
- گابیون گالوانیزه گرم: مفتول فولادی با یک لایه ضخیم روی (Zinc) پوشانده شده که حفاظت کاتدی و فیزیکی ایجاد می‌کند. این نوع برای محیط‌های خشک یا مرطوب با خورندگی متوسط استاندارد است.
- گابیون PVC روکش‌دار: این نوع، ابتدا گالوانیزه شده و سپس با یک لایه پلیمری (PVC) پوشانده می‌شود. این پوشش دوگانه، بالاترین سطح مقاومت در برابر کلریدها، نمک و محیط‌های اسیدی/قلیایی شدید را فراهم کرده و برای پروژه‌های ساحلی ایده‌آل است.
- گابیون با پوشش گالفان (Galfan/Zinc-Aluminium): پوششی از آلیاژ روی و آلومینیوم که مقاومت به خوردگی بالاتری نسبت به گالوانیزه ساده ارائه می‌دهد.
براساس ساختار و طراحی کلی
توری‌های گابیون در قالب‌های متفاوتی برای کاربردهای خاص طراحی می‌شوند:
- گابیون همه کاره (سبد گابیون استاندارد): سبدهای مکعبی یا مستطیلی شکل که برای ساخت دیوارهای حائل، تقویت دامنه‌ها و سازه‌های نگهبان کاربرد عمومی دارند.
- تشک گابیون (Reno Mattress): ساختارهایی با ارتفاع کم و عرض زیاد که برای تثبیت بستر و کناره‌های رودخانه‌ها، کنترل فرسایش کف و سواحل به کار می‌روند. ابعاد توری گابیون در این حالت به طور چشمگیری متفاوت است.
- گابیون تقویت شده: توری‌هایی که با سیم‌های فولادی اضافی یا سیم‌های ضخیم‌تر در لبه‌ها تقویت شده‌اند تا مقاومت بیشتری در برابر فشار داشته باشند.
مقایسه انواع توری‌های گابیون
| معیار مقایسه | توری شش ضلعی (بافته) | توری جوشی (Welded) |
| انعطاف‌پذیری | بالا (مناسب برای نشست زمین) | کم (مستعد شکست در اثر نشست) |
| ظاهر | سنتی، انعطاف‌پذیرتر | منظم، مستحکم، مناسب معماری |
| استحکام موضعی | خوب، توزیع تنش بهتر | عالی، مقاومت نقطه‌ای بالا |
| کاربرد عمده | ژئوتکنیک، دیوارهای حائل بلند | معماری، دیوارهای دکوراتیو، پروژه‌های با ارتفاع کم |

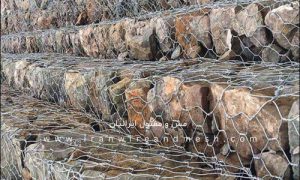

کاربردهای رایج انواع گابیون
کاربرد و موارد استفاده از توری گابیون
توری‌های گابیون به دلیل ماهیت تخلخل‌پذیر و انعطافی خود، در موارد زیر کاربرد حیاتی دارند:
- کنترل فرسایش: تثبیت خاک در دامنه‌ها، سواحل و کناره‌های رودخانه‌ها.
- دیوارهای حائل: ساخت دیوارهای وزنی برای مهار خاک در کنار جاده‌ها و زیرساخت‌ها.
- مهندسی هیدرولیک: ساخت سدهای انحرافی، کف‌بندها و تثبیت بستر رودخانه.
- معماری منظر: ساخت دیوارهای تزئینی، نیمکت‌ها و عناصر زیبایی‌شناختی.
مزایا و معایب انواع توری گابیون
مزایا:
- انعطاف‌پذیری: تحمل نشست‌های جزئی زمین بدون گسیختگی (به ویژه در نوع شش‌ضلعی).
- زهکشی: ساختار متخلخل مانع از ایجاد فشار آب و یخ‌زدگی می‌شود.
- دوام و طول عمر: استفاده از مفتول گالوانیزه گرم یا PVC، طول عمر توری گابیون را تضمین می‌کند.
- اقتصادی و زیست‌محیطی: قابلیت پر شدن با سنگ‌های محلی و کاهش نیاز به مصالح بتنی گران‌قیمت.
معایب:
- تخریب پوشش: آسیب‌پذیری پوشش گالوانیزه در محیط‌های با خورندگی بالا (که با استفاده از PVC حل می‌شود).
- حساسیت به کیفیت اجرا: در صورت عدم پر کردن متراکم سبدها، ممکن است شکل خود را از دست بدهد.
- وزن توری گابیون: وزن نهایی سازه بسیار بالاست و باید در محاسبات ژئوتکنیکی در نظر گرفته شود.
دیوار گابیون چیست و هزینه اجرای آن چقدر است؟

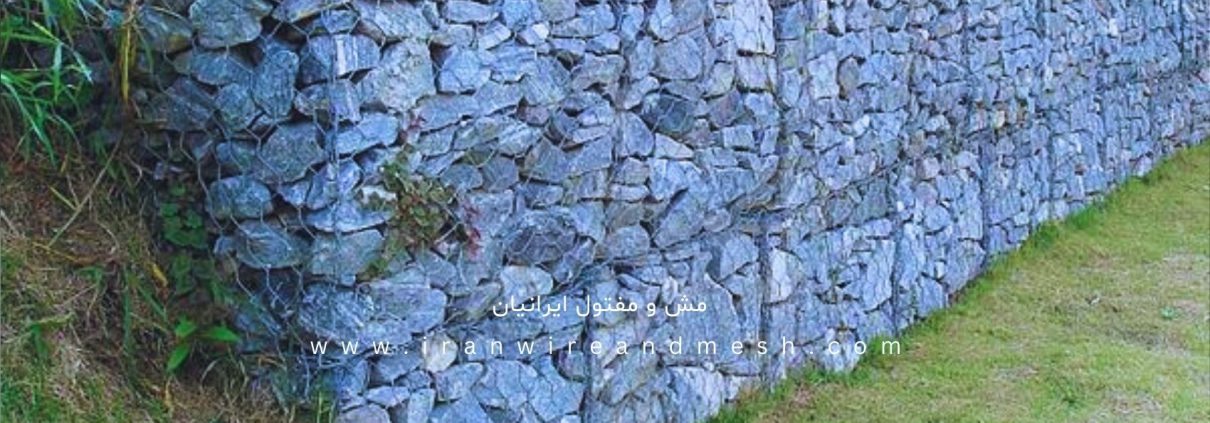

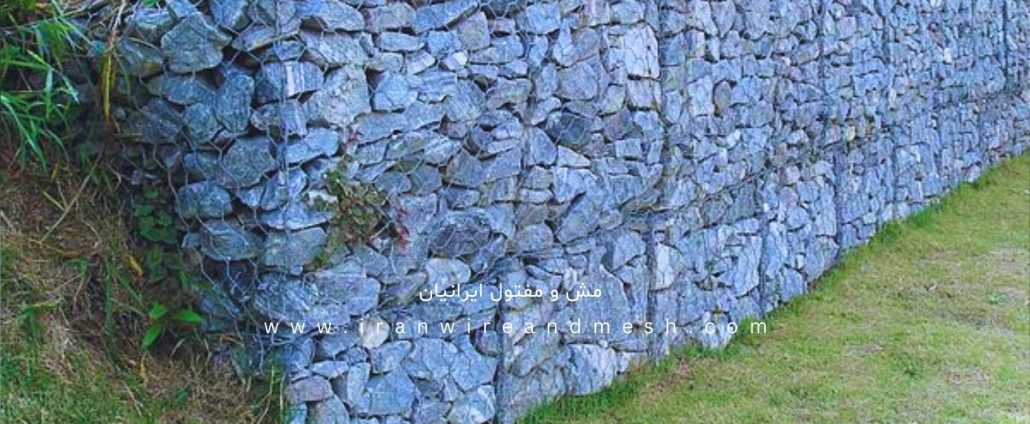

دیوار گابیون چیست؟
دیوار گابیون (Gabion Wall) سازه‌ای وزنی است که به طور معمول برای مهار خاک در تپه‌ها، کنار جاده‌ها یا تثبیت شیب‌ها طراحی می‌شود. استحکام آن از وزن تجمعی سنگ‌ها و محصور شدن آن‌ها توسط شبکه توری حاصل می‌شود.
اجزای تشکیل دهنده دیوار گابیون
- توری فلزی (سبد گابیون): اسکلت اصلی که سنگ‌ها را در خود نگه می‌دارد.
- مفتول مهاربندی/سیم بست: سیم‌هایی که برای تقویت داخلی و جلوگیری از برآمدگی دیواره‌های سبد در حین پر شدن استفاده می‌شوند.
- مصالح پرکننده (سنگ): باید سخت، مقاوم در برابر هوازدگی و بزرگتر از ابعاد چشمه توری باشند.
کاربردهای دیوار گابیون در پروژه ها
- دیوارهای حائل برای جلوگیری از ریزش خاک یا سنگ.
- کاهش سرعت جریان آب و مهار سیلاب (توسط تشک‌های گابیون).
- تقویت و تثبیت پل‌ها و زیرساخت‌های جاده‌ای.
دیوار گابیون در معماری
از منظر زیبایی‌شناسی، دیوار گابیون در معماری با استفاده از سنگ‌های رنگی یا منظم، به عنوان یک عنصر دکوراتیو مدرن و صنعتی در نماسازی ساختمان‌ها و محوطه سازی کاربرد فراوان پیدا کرده است.
مقایسه دیوار گابیون با دیوار سنگی معمولی
در مقایسه با دیوار سنگی معمولی (بدون ملات)، دیوار گابیون استحکام محصورسازی بسیار بالاتری دارد. همچنین، خاصیت زهکشی عالی گابیون، آن را در برابر شکست‌های ناشی از فشار آب، مقاوم‌تر می‌سازد.
مزایای استفاده از دیوار گابیونی
- نصب سریع و آسان‌تر نسبت به سازه‌های بتنی.
- طول عمر بالا به دلیل مقاومت در برابر حرکت زمین.
- قابلیت استفاده مجدد از مواد (سنگ).
اجرای دیوار گابیون
اجرای دیوار گابیون شامل مراحل حیاتی زیر است:
- آماده‌سازی فونداسیون: سطح باید صاف و تراز باشد. در صورت نیاز به تحمل بار زیاد، فونداسیون کم عمق بتنی یا لایه سنگی متراکم اجرا می‌شود.
- مونتاژ سبدها: باز کردن، چینش و اتصال سبدها به یکدیگر با استفاده از سیم‌های بست.
- پر کردن: پر کردن سبدها با سنگ به صورت لایه‌لایه و متراکم، همراه با مهاربندی دیواره‌ها برای جلوگیری از تغییر شکل. برای اطمینان از پایداری سازه در برابر فرسایش و ارزیابی نیروهای جانبی خاک، مطالعه منابع ژئوتکنیک و مکانیک خاک ضروری است.
هزینه دیوار گابیون
عوامل مؤثر بر قیمت اجرای دیوار گابیون
هزینه دیوار گابیون به متغیرهای متعددی بستگی دارد:
- جنس مفتول: توری PVC روکش‌دار به دلیل دوام بیشتر، گران‌تر از توری گالوانیزه گرم است.
- ضخامت مفتول توری گابیون: مفتول ضخیم‌تر (مثلاً ۴ میلی‌متر) قیمت بالاتری دارد اما مقاومت بیشتری در برابر دفرمگی فراهم می‌کند.
- هزینه سنگ پرکننده: مهم‌ترین بخش هزینه، به نوع، اندازه و مسافت حمل سنگ وابسته است.
نکات مهم در انتخاب توری گابیون در ساخت دیوار
برای ساخت دیوار، باید توری با استحکام کششی بالا انتخاب شود. در دیوارهای بلند، مفتول با ضخامت بیشتر (مثلاً ۳.۵ یا ۴ میلی‌متر) و بافت جوشی (به دلیل سختی بالاتر) اغلب ترجیح داده می‌شود. برای درک بهتر استانداردهای گالوانیزاسیون و مقاومت مکانیکی، رجوع به استانداردهای فولاد و مفتول توصیه می‌شود.
توری گابیون چیست؟ بررسی انواع و کاربرد توری سنگی
توری گابیون چیست؟
توری گابیون یک شبکه فلزی بافته شده یا جوشی است که هدف اصلی آن، ایجاد یک “قفس” محکم برای نگهداری سنگ و تبدیل آن به یک سازه نگهبان و زهکش است.
مشخصات فنی توری گابیون
ضخامت مفتول توری گابیون
ضخامت مفتول معمولاً بین ۲ تا ۴ میلی‌متر متغیر است. ضخامت بالاتر به معنی مقاومت بیشتر در برابر شکستگی و مناسب بودن برای پروژه‌های پرفشار است.
ابعاد توری گابیون
ابعاد سبدها بسیار متنوع است (مانند ۱x۱x۱ متر یا ۲x۱x۰.۵ متر). ابعاد توری گابیون بر اساس طراحی مهندسی سازه تعیین می‌شود.
جنس مفتول در توری گابیون
جنس مفتول معمولاً فولاد کم کربن است که برای مقاومت در برابر خوردگی، گالوانیزه می‌شود. کیفیت گالوانیزاسیون برای طول عمر سازه حیاتی است.
شکل توری گابیون چیست؟
شکل غالب توری‌ها شش‌ضلعی (لانه زنبوری) یا مربعی/مستطیلی (جوشی) است.
انعطاف‌پذیری توری گابیون
انعطاف‌پذیری عمدتاً به دلیل بافت شش‌ضلعی پیچیده است که امکان تغییر شکل جزئی را بدون از دست دادن یکپارچگی فراهم می‌کند.
وزن توری گابیون
وزن توری گابیون (بدون سنگ) به چگالی و ضخامت مفتول و ابعاد آن بستگی دارد، اما وزن نهایی سازه با سنگ پرکننده محاسبه می‌شود که بسیار سنگین است.
تفاوت فنس و توری گابیون چیست؟
این دو محصول تفاوت‌های اساسی دارند:
- فنس (Fence): برای محصور کردن، تفکیک فضا و تأمین امنیت سبک استفاده می‌شود. باربری ندارد و هدفش جلوگیری از ورود است.
- توری گابیون: یک عنصر مهندسی است که برای باربری، تثبیت خاک، زهکشی و کنترل فرسایش طراحی شده است. هدف آن ایجاد یک سازه وزنی و محکم است. برای مطالعه عمیق‌تر در مورد استانداردهای فنی توری گابیون و تمایز آن با فنس‌های معمولی، رجوع به استانداردهای مواد و سازه مفید خواهد بود.
نحوه انتخاب بهترین نوع گابیون برای پروژه شما
انتخاب صحیح باید بر اساس محیط، بودجه و هدف سازه‌ای باشد. برای مثال:
- محیط دریایی یا اسیدی: PVC روکش‌دار الزامی است.
- دیوار حائل بلند در منطقه لرزه‌خیز: توری شش‌ضلعی بافته‌شده (انعطاف‌پذیر) توصیه می‌شود.
- دیوار دکوراتیو در فضای خشک: توری جوشی (ظاهر منظم) با ضخامت متوسط مناسب است.
نتیجه‌گیری
در نهایت، انتخاب نوع گابیون یک فرآیند مهندسی است که نیازمند توازن بین مقاومت فنی و ملاحظات اقتصادی است. کیفیت مفتول و پوشش آن، مهم‌ترین عامل تعیین‌کننده دوام و عملکرد طولانی‌مدت سازه شما خواهد بود.
سوالات متداول
کدام نوع گابیون برای مناطق مرطوب مناسب‌تر است؟
برای مناطق مرطوب (غیر شور و غیر شیمیایی)، گابیون گالوانیزه گرم کفایت می‌کند، اما در صورت وجود آب شور، PVC روکش‌دار توصیه می‌شود.
تفاوت بین گابیون رولی و سبدی در چیست؟
گابیون‌های رولی (مانند تشک گابیون یا توری شش‌ضلعی) به صورت رول برای برش در محل عرضه می‌شوند، در حالی که گابیون‌های سبدی (معمولاً جوشی) به صورت پنل‌های جداگانه هستند و در محل پروژه مونتاژ می‌شوند.
آیا می‌توان گابیون را در ابعاد دلخواه سفارش داد؟
بله، شرکت‌های تولیدکننده مانند صنعت مش و مفتول ایرانیان قابلیت تولید و برش توری در ابعاد سفارشی برای رفع نیازهای خاص پروژه‌های بزرگ را دارند.
راهنمای جامع انتخاب انواع توری فلزی برای پروژه‌های ساختمانی
برای پروژه‌های ساختمانی، انتخاب توری مناسب (گابیون، مش، فنس) باید با توجه به نوع باربری و نیازهای سازه‌ای تعیین شود.
آشنایی با انواع دستگاه تولید سیم جوش و نکات طلایی خرید آن
کیفیت مفتول جوشی در توری گابیون جوشی، وابسته به تجهیزات تولید است. آگاهی از تجهیزات صنعتی تولید مفتول به شناخت بهتر کیفیت نهایی کمک می‌کند.
قیمت دستگاه تولید الکترود جوشکاری چقدر است؟
این موضوع، اگرچه مرتبط با صنعت فولاد است، اما ارتباط مستقیمی با قیمت تمام شده مفتول گابیون ندارد.
بهترین دستگاه جوش مش باف برای تولید صنعتی
برای تولید انبوه توری گابیون جوشی، استفاده از دستگاه جوش مش باف صنعتی ضروری است و کیفیت جوش مستقیم بر استحکام موضعی توری گابیون تأثیر می‌گذارد.
نتیجه گیری
شرکت صنعت مش و مفتول ایرانیان، با بیش از ۳۰ سال سابقه درخشان، به عنوان یک تولید کننده برتر در حوزه محصولات مفتولی، از جمله انواع توری گابیون (گالوانیزه گرم و PVC روکش‌دار) فعالیت دارد. ما با به‌کارگیری جدیدترین تکنولوژی‌ها و استانداردها (مانند ISO 9001-2015 و CE)، تضمین می‌کنیم که محصولاتمان بالاترین مقاومت در برابر خوردگی و دوام مکانیکی را داشته باشند. تعهد ما به کیفیت، همراه با قیمت‌های رقابتی، ما را به شریکی مطمئن برای موفقیت پروژه‌های عظیم شما تبدیل کرده است.
